Nel settore altamente competitivo dell'elettronica, un modulo di potenza DC-DC stabile e affidabile è la pietra angolare del posizionamento sul mercato di un prodotto finale. Tuttavia, sulla strada per raggiungere “stabilità e affidabilità”, persistono diversi ostacoli intangibili, e le questioni relative alla compatibilità elettromagnetica (EMC) si collocano tra le sfide più diffuse e formidabili. Recentemente, un cliente di lunga data di Gujing ha riscontrato un collo di bottiglia nei test di conduzione durante lo sviluppo del suo nuovo prodotto di alimentazione CC-CC. La risoluzione di questo problema sottolinea ancora una volta il valore fondamentale di Gujing: offriamo non solo induttori, ma anche soluzioni basate su una vasta esperienza tecnica.

Successo iniziale: la selezione standard soddisfa i requisiti prestazionali di base

Il progetto del cliente prevedeva un modulo di potenza DC-DC con elevati requisiti di efficienza e stabilità. Durante la fase di progettazione iniziale, in base ai requisiti del circuito, il cliente ha selezionato il nostro induttore Gujing a forma di I in un contenitore 0912 con un valore di induttanza di 300 μH ±10% e una resistenza CC (DCR) controllata tra 0,398 e 0,405 Ω.

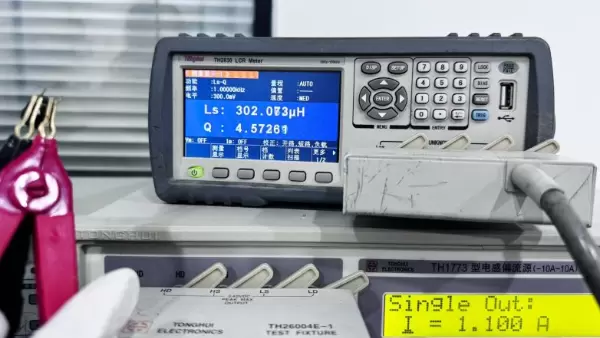

Durante i primi test sui campioni, l'induttore ha dimostrato prestazioni di base eccezionali: con una corrente di 1,1 A, il tasso di variazione dell'induttanza era solo dell'11,5%; a 1A, l'aumento della temperatura è stato controllato a 32,2°C, con un tasso di variazione del 9,5%. Ancora più importante, con la corrente operativa del circuito del cliente di 0,7 A, l'induttore ha funzionato perfettamente, con tutti i parametri che soddisfacevano le aspettative di progettazione. Tutto sembrava procedere senza intoppi verso la produzione di massa.

Una sfida inaspettata: un divario di 5 dB nei test condotti sulle emissioni EMC

Tuttavia, quando il progetto è entrato nella fase critica dei test di certificazione EMC, è sorto un problema. La scheda di alimentazione del cliente non ha soddisfatto lo standard durante i test sulle emissioni condotti. Un'ulteriore analisi dei dati del test ha individuato chiaramente il problema nella specifica banda di frequenza di 200kHz, dove i risultati del test erano inferiori al limite standard di circa 5 dB.

Questo divario di 5 dB, sebbene apparentemente insignificante, era come un abisso insormontabile, sufficiente a far deragliare l'intero piano di lancio del prodotto. Il fallimento del test sulle emissioni condotto significava che il rumore ad alta frequenza generato dall'alimentatore durante il funzionamento sarebbe stato reimmesso nella rete elettrica tramite cavi, interferendo con altri dispositivi. Il team tecnico del cliente ha provato vari metodi di ottimizzazione convenzionali, ma con scarso successo.

L'intervento di Gujing: dalla “fornitura di componenti” alla “diagnostica del sistema”

Dopo aver appreso delle sfide del cliente, il team tecnico di Gujing è subito intervenuto. Abbiamo compreso perfettamente che i problemi EMC, soprattutto quelli che si verificano in bande di frequenza specifiche, sono spesso strettamente correlati alle caratteristiche non lineari dei componenti nei circuiti di alimentazione. In quanto componente principale per l'accumulo e il filtraggio dell'energia, le caratteristiche di frequenza del materiale del nucleo di un induttore determinano direttamente le sue prestazioni di soppressione del rumore.

Attraverso una comunicazione approfondita con gli ingegneri del cliente, abbiamo individuato due informazioni critiche: "guasto dell'immunità condotta" e "banda di frequenza di 200 kHz". Ciò ci ha permesso di identificare rapidamente la causa principale del problema nel materiale del nucleo magnetico degli induttori inizialmente selezionati. I materiali convenzionali in ferrite mostrano cambiamenti nella permeabilità magnetica in specifiche condizioni di frequenza e corrente, portando a prestazioni di filtraggio degradate e con conseguente perdita di rumore a frequenze specifiche.

Soluzioni mirate: aggiornamenti dei materiali e ottimizzazione delle prestazioni

Sulla base di questa valutazione, il team tecnico di Gujiang ha proposto una soluzione mirata: sostituire il materiale del nucleo dell'induttore. Abbiamo selezionato il materiale del nucleo della serie KN1, sviluppato appositamente per ottimizzare le prestazioni EMI a frequenza medio-bassa, e abbiamo prontamente fornito campioni con le stesse specifiche (pacchetto 0912, 300μH ±10%) per la convalida.

Questa modifica materiale ha comportato un miglioramento significativo dei parametri prestazionali dell'induttore:

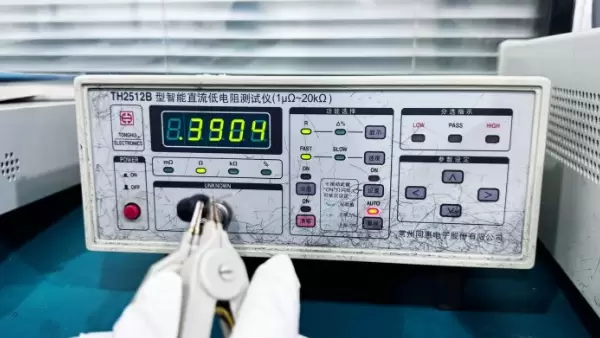

Resistenza alla corrente continua (DCR): ridotta dall'originale 0,398–0,405 Ω a 0,343–0,348 Ω, che aiuta a ridurre le perdite di conduzione e a migliorare l'efficienza dell'alimentatore.

Caratteristiche di corrente: Ad una corrente di 0,92 A, la variazione di induttanza è dell'11,98%; a 1,1 A, l'aumento di temperatura è di 32,7°C, anche se la velocità di variazione è aumentata. Ciò indica chiaramente che il materiale KN1 ha trovato un nuovo equilibrio tra risposta in frequenza e caratteristiche di polarizzazione CC, più favorevole alla soppressione del rumore a 200kHz.

Convalida riuscita: un miglioramento di 4 dB e la vittoria finale

Dopo aver ricevuto i nuovi campioni, il cliente ha immediatamente condotto test a livello di scheda. I risultati sono stati incoraggianti: la sostituzione degli induttori con componenti in materiale KN1 ha migliorato significativamente le emissioni condotte della scheda di alimentazione nella banda di frequenza di 200kHz, riducendole di ben 4dB rispetto a prima!

Questo miglioramento critico di 4 dB ha notevolmente alleviato le sfide EMC del cliente. Successivamente, basandosi su queste basi e in concomitanza con le modifiche del layout a livello di scheda, il team del cliente ha sostituito un singolo pacchetto di resistori per eseguire la messa a punto finale. Alla fine, hanno risolto con successo il problema delle emissioni condotte eccessive e il prodotto ha superato la certificazione senza intoppi.

Riepilogo

In questo caso, l'induttore stesso è servito da “mezzo” per risolvere il problema, ma il vero valore risiede nella capacità di Gujing di integrare profondamente componenti standard con gli scenari applicativi specifici del cliente per fornire soluzioni personalizzate. Crediamo fermamente che dietro ogni piccolo induttore si celi il successo o il fallimento del prodotto del cliente. Questa è proprio la filosofia che Gujing ha sempre sostenuto: “L’induttore è semplicemente un mezzo di prodotto; risolvere i vari problemi incontrati sulla scheda è l’anima di Gujing”.
