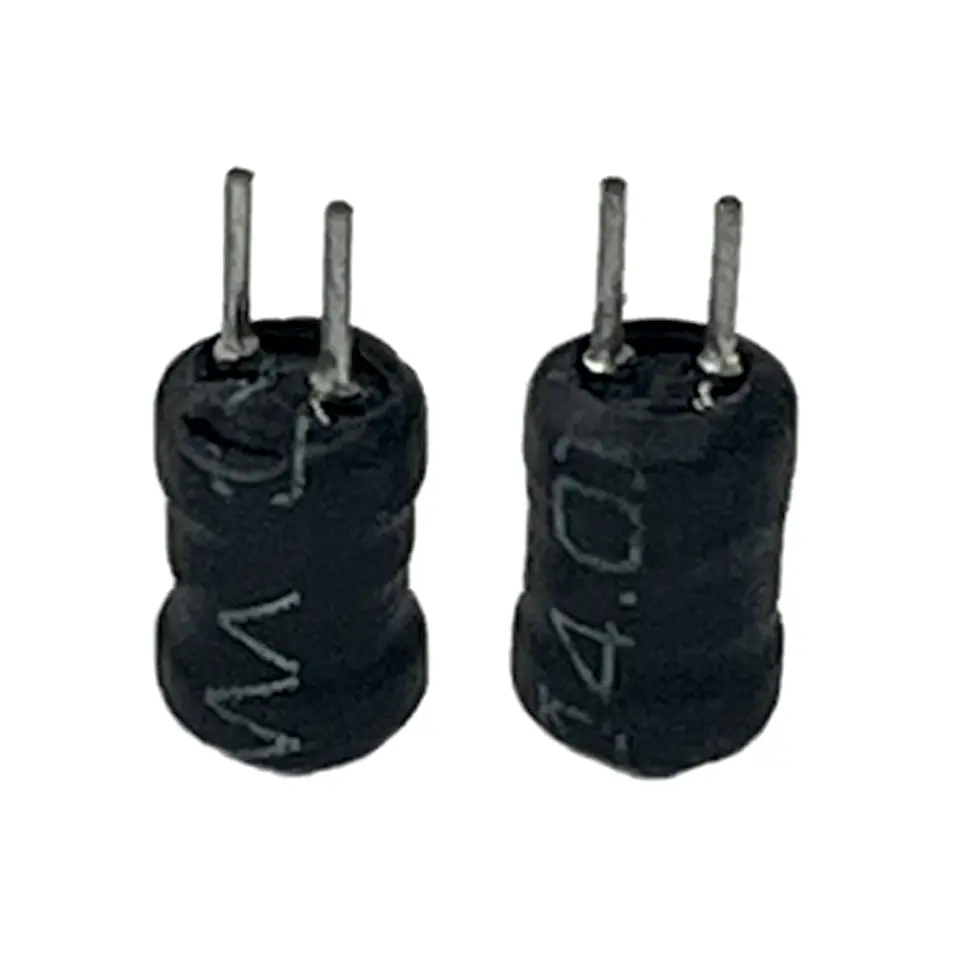

Induttore a forma di I Serie DLGBX1016
Caratteristiche dell'induttore a forma di I DLGBX1016
1. Induttore verticale di piccole dimensioni, che occupa poco spazio di installazione; intervallo di induttanza: tra 1,0 uH e 100000 uH.
2. Piccola capacità distribuita e alta frequenza di auto-risonanza; corrente nominale: basata su un aumento della temperatura non superiore a 20oC.
3. Struttura speciale del cavo, meno incline al fenomeno del circuito aperto. Intervallo di temperatura operativa: tra -20oC e 80oC.
4. Proteggere con guaina termoretraibile in PVC o UL. Resistenza terminale: superiore a 2,5 chilogrammi.
5. Senza piombo e rispettoso dell'ambiente.
Aree di applicazione dell'induttore a forma di I DLGBX1016
elettronica di consumo, casa intelligente, elettronica automobilistica, controllo industriale, apparecchiature mediche, ecc

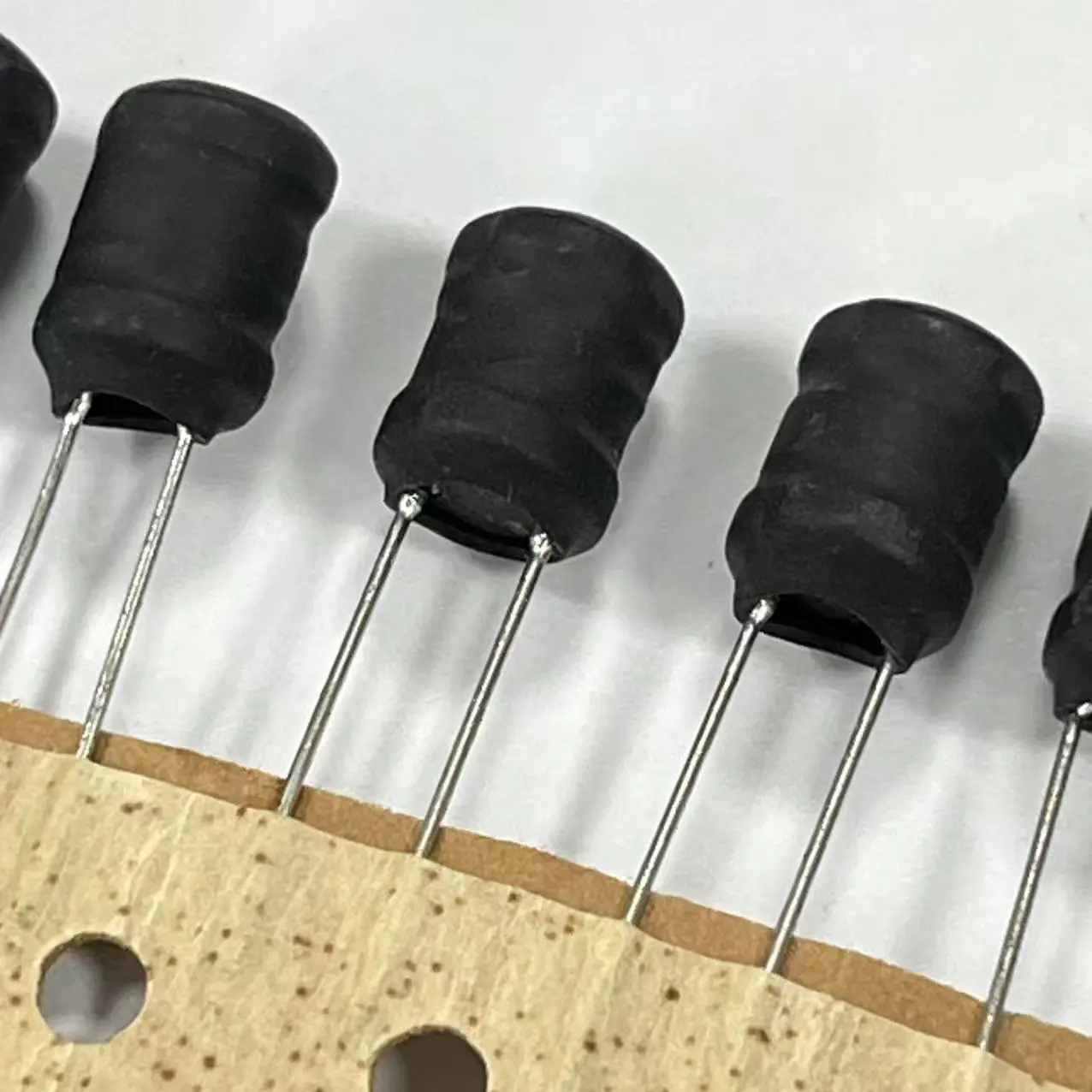

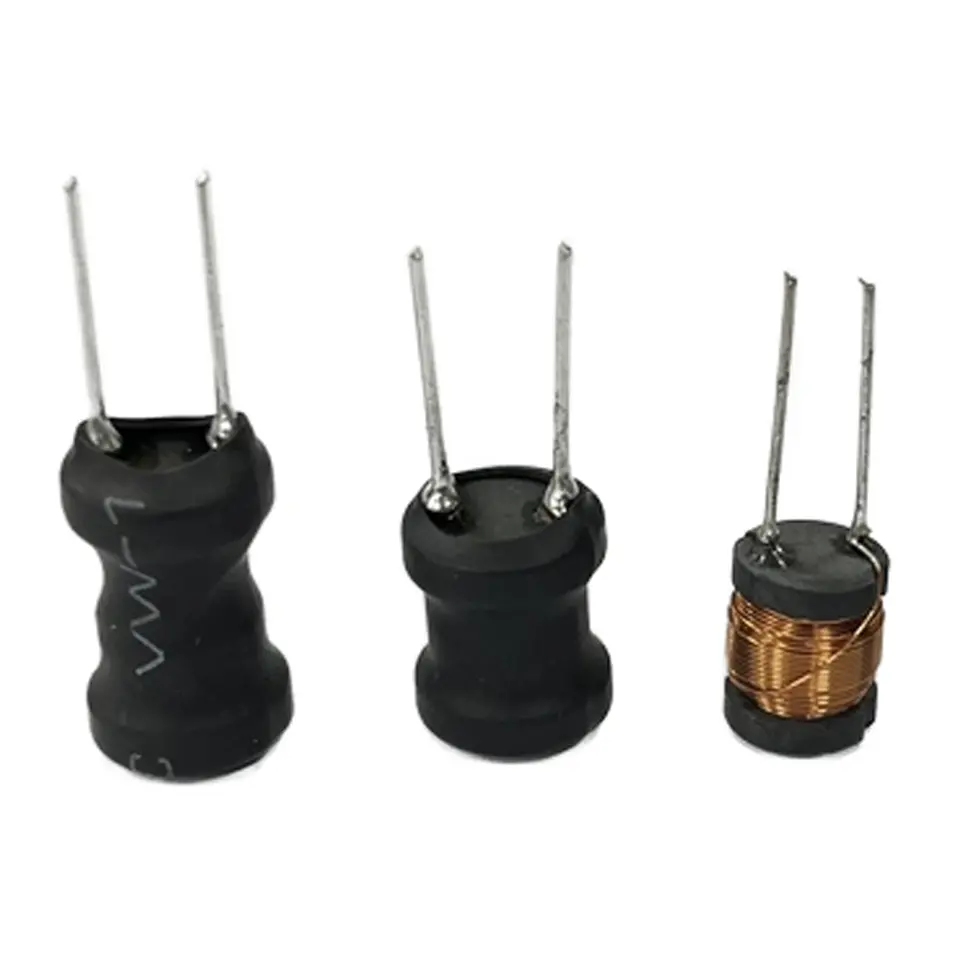

Serie DLGBX
Elenco delle dimensioni dell'imballaggio per l'induttore di tipo I DLGBX
| Tipo | ΦA | B(massimo) | C(min) | E | F |
|---|---|---|---|---|---|
| DLGBX0406 | 4,5±0,5 | 7.0 | 10 | 0,6 | 2.0 |
| DLGBX0608 | 6,5±1,0 | 10.0 | 10 | 0,6 | 3.0 |
| DLGBX0810 | 8,5±1,0 | 12.0 | 10 | 0,6 | 5.0 |
| DLGBX0912 | 9,5±1,0 | 14.0 | 10 | 0,6 | 5.0 |
| DLGBX1010 | 12,0 (massimo) | 12.0 | 15 | 0,8 | 6.0 |
| DLGBX1012 | 12,0 (massimo) | 16.5 | 15 | 0,8 | 6.0 |
| DLGBX1016 | 12,0 (massimo) | 21.0 | 15 | 0,8 | 6.0 |
| DLGBX1212 | 14,0 (massimo) | 16.5 | 15 | 0,8 | 7.5 |
| DLGBX1820 | 18,0 (massimo) | 20.0 | 28 | 1.0 | 10.0 |
*Nota: le dimensioni possono essere personalizzate in base alle esigenze del cliente
Diagramma delle dimensioni del pacchetto DLGBX dell'induttore a forma di I
