IndonesianL'imballaggio del cliente è difficile da modificare e l'induttanza si surriscalda? Gujing risolve la situazione con "chip" per aiutare il modulo di potenza a funzionare stabilmente!
Nella progettazione dei moduli di potenza, una piccola selezione dell'induttanza spesso influisce sulle prestazioni e sull'affidabilità dell'intero prodotto. Di recente, Gu Jing si è imbattuto nel caso complicato di un nuovo cliente nello Zhejiang: il cliente ha insistito per utilizzare un induttore ad anello colorato confezionato 0510 nella selezione iniziale del modulo di alimentazione per il nuovo caso, che richiedeva un'induttanza di 150 uH e una corrente nominale di 300 mA.
Tuttavia, il fornitore di marca nazionale con cui il cliente aveva inizialmente collaborato aveva solo una corrente massima di 175 mA per lo stesso prodotto confezionato. Nell'uso reale, il prodotto soffriva di un grave surriscaldamento e le sue prestazioni non riuscivano a soddisfare gli standard, causando l'arresto del progetto.

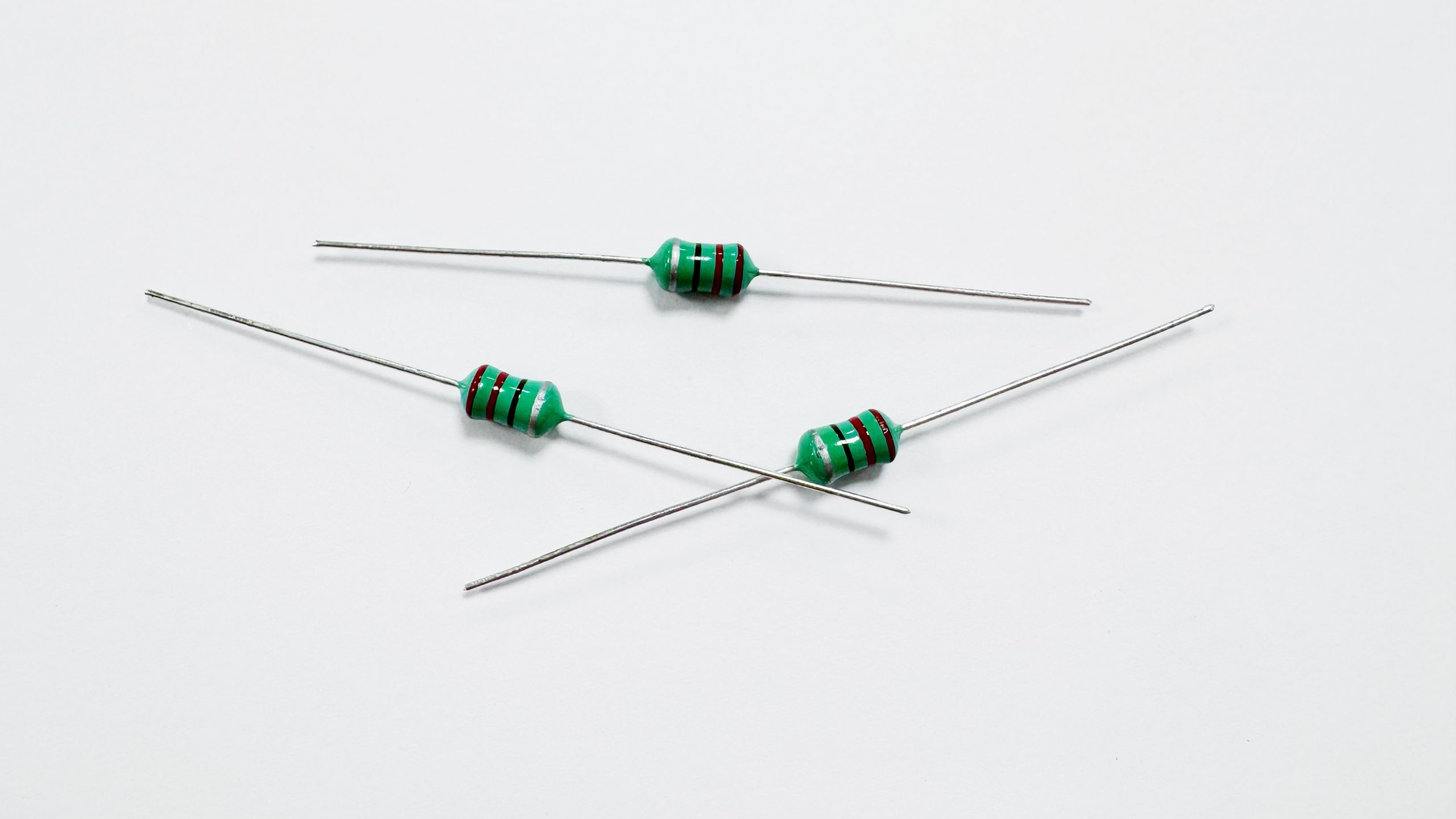

Di fronte al severo requisito dei clienti secondo cui l'imballaggio non può essere cambiato, il team tecnico di Gujing ha risposto rapidamente e ha analizzato in profondità il nocciolo del problema. Il nocciolo del problema risiede nell’insufficiente densità del flusso magnetico di saturazione dei nuclei magnetici tradizionali, che non possono trasportare correnti più elevate in piccoli contenitori e generare calore insaturo. Pertanto, abbiamo decisamente consigliato l'induttore ad anello colorato 0510 utilizzando l'esclusivo nucleo ad alta densità di flusso magnetico di Gujing, con un'induttanza di 150uH, con l'obiettivo di migliorare la capacità di trasporto di corrente dalla sorgente del materiale.
Il campione verrà consegnato nelle mani del cliente nel più breve tempo possibile. Dopo i test effettivi, l'attuale requisito di 300 mA è stato soddisfatto con successo, dimostrando la correttezza del nostro percorso materiale. Ma il team tecnico del cliente, che punta all'eccellenza, ha sottolineato che il sensore da 150uH originariamente previsto ha influenzato il bilanciamento generale e le caratteristiche di trasporto di corrente nel circuito reale e deve essere regolato.
Non si tratta di una semplice modifica delle specifiche, ma richiede una comprensione più approfondita del circuito applicativo. Gli ingegneri tecnici di Gujing hanno condotto una comunicazione approfondita con l'ufficio tecnico del cliente, analizzando in dettaglio i dettagli tecnici e i requisiti prestazionali dell'intero caso. Sulla base di comunicazioni e analisi sufficienti, abbiamo fornito rapidamente nuovi campioni da 180 uH e 220 uH affinché i clienti potessero testarli e verificarli.

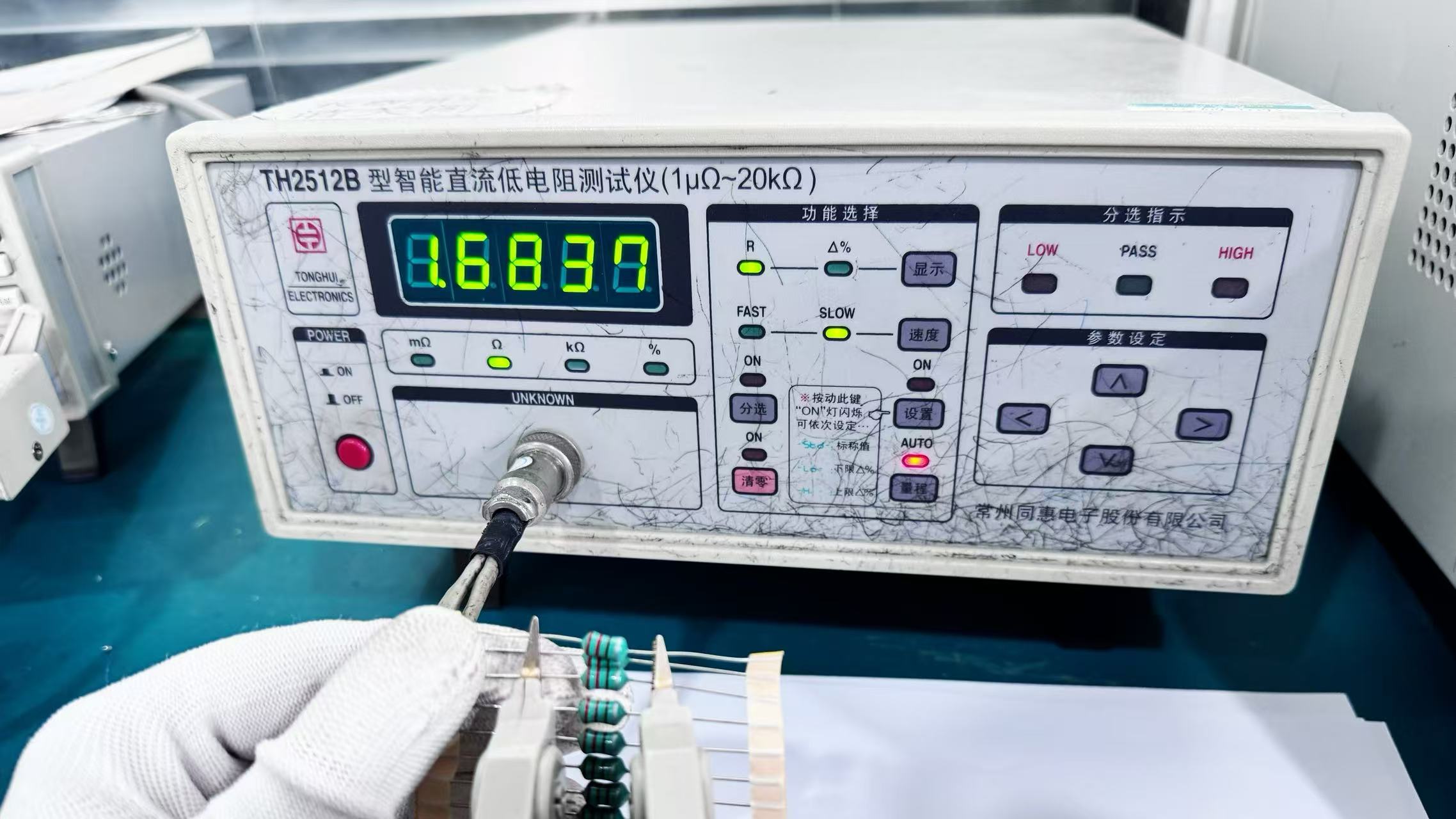

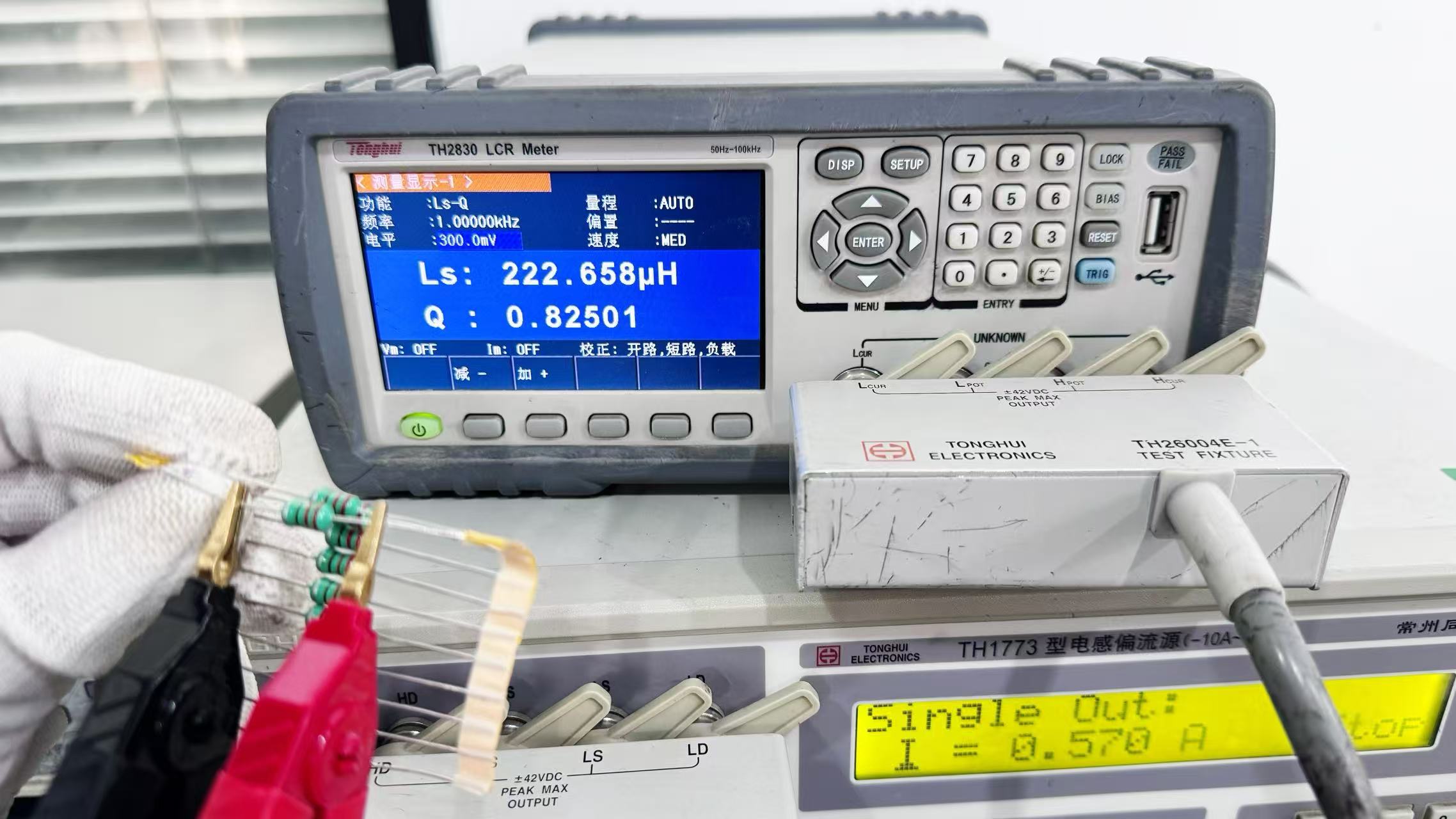

Alla fine i dati del test hanno portato risultati soddisfacenti: l'induttanza da 220uH ha soddisfatto perfettamente tutti i requisiti. La sua resistenza rimane stabile tra 1,68 Ω e 1,7 Ω, con un campo di rilevamento di 215uH-232uH. Soprattutto se caricato con una corrente di 0,4 A, il tasso di variazione dell'induttanza è solo dello 0,9%, soddisfacendo pienamente i requisiti di funzionamento a lungo termine di 300 mA. Ancora più importante, il problema del "bruciore grave" che precedentemente provocava mal di testa è stato completamente risolto. Il cliente ne è molto soddisfatto e il prodotto è entrato nella fase di abbinamento su piccola scala.
La rapida risoluzione di questa sfida tecnica non è dovuta solo alla collaborazione attiva, ma si basa anche sulla profonda accumulazione di Gujing nella vantaggiosa categoria degli induttori ad anello colorato:
Capacità di elevata sensibilità: il nostro induttore ad anello colorato ha raggiunto una sensibilità massima di 100 mH e ha una produzione e spedizione di massa stabili, in grado di soddisfare una gamma più ampia di esigenze di filtraggio e stoccaggio dell'energia.
Caratteristiche di corrente elevata: come mostrato in questo caso, abbiamo ottenuto una svolta nella capacità di corrente in un pacchetto di piccole dimensioni. Confezionato in modo simile nel modello 0510, con una sensibilità di 1 mH, la corrente può essere coperta da 100 mA a 300 mA attraverso diversi schemi di materiali, offrendo ai clienti scelte flessibili.
Stabile e affidabile: l'intervallo di temperatura di funzionamento degli induttori ordinari è solitamente compreso tra -20 ° C e +105 ° C. Tuttavia, l'induttore ad anello colorato di Gujing, con la sua esclusiva formula in polvere con nucleo magnetico e la speciale formula di resina epossidica rivestita sullo strato esterno, può espandere l'intervallo di temperatura di funzionamento da -40 ° C a + 125 ° C e può facilmente far fronte ad ambienti difficili speciali come l'elettronica automobilistica, le apparecchiature industriali, gli alimentatori esterni, ecc.
La soluzione di Gu Jing non consiste solo nel fornire un induttore
Siamo ben consapevoli che dietro ogni componente c'è la ricerca di stabilità, efficienza e affidabilità del sistema complessivo. Gujing non fornisce solo prodotti di induttanza che soddisfano i parametri, ma anche una soluzione integrata basata sulla scienza dei materiali, sulla progettazione elettromagnetica e sull'esperienza applicativa. Quando affronti sfide come restrizioni sull'imballaggio, problemi di aumento della temperatura, adattamento della sensibilità o ambienti difficili, il team Gujing è disposto a fornire il tuo solido supporto tecnico.
Dalle raccomandazioni precise al debugging collaborativo, dalla validazione dei campioni alla fornitura in grandi quantità, ci impegniamo a utilizzare servizi "chip" per aiutare i vostri prodotti a distinguersi e raggiungere stabilità e successo a lungo termine.
Se è necessario consultare le specifiche speciali dell'induttore
