Perché la tolleranza dell'induttore ad anello colorato e il DCR sono importanti per il tuo PCB

Tolleranza e DCR sono importanti perché influiscono direttamente sulla precisione, sull'efficienza e sull'affidabilità del circuito nell'assemblaggio del PCB. Un induttore ad anello colorato serve ai circuiti di filtraggio, sintonizzazione e alimentazione. Questi induttori non sono intercambiabili. Un induttore con un valore lento sposta la risposta in frequenza. Un induttore con DCR elevato spreca energia sotto forma di calore. Tali induttori causano distorsione del segnale, surriscaldamento e assemblaggi difettosi. Ogni induttore sulla scheda deve soddisfare le specifiche nominali. I progettisti che ignorano le specifiche dell'induttore rischiano costose rilavorazioni e prestazioni instabili. La giusta scelta dell'induttore previene questi guasti. Mantiene i circuiti stabili ed efficienti. La corretta selezione inizia sempre con la comprensione di entrambi i parametri.

Nozioni di base sulla tolleranza e sull'induttanza degli induttori ad anello colorato

Cosa significa tolleranza di induttanza

La tolleranza di induttanza descrive la variazione consentita rispetto a un valore di induttanza nominale. I produttori esprimono questa variazione in percentuale. Un induttore da 100 µH con tolleranza ±10% può misurare ovunque da 90 µH a 110 µH. Questo intervallo influisce sulle prestazioni del componente in un circuito.

Una tolleranza stretta costa di più da produrre. Una tolleranza allentata fa risparmiare denaro ma introduce incertezza. I progettisti devono valutare questi compromessi per ciascuna applicazione.

Le classificazioni di tolleranza comuni includono M (±20%) e N (±30%). Questi codici compaiono sulle schede tecniche e sulle etichette dei componenti. Gli induttori di livello militare raggiungono tolleranze molto più strette. Il marrone indica ±1%, il verde indica ±0,5% e il viola indica ±0,1%. Gli induttori normali utilizzano l'oro per il ±5% e l'argento per il ±10%.

La serie di induttori ad anello colorato di Gujing , compresi i modelli DLGA0510 e DLGA0410, dimostra un controllo coerente della tolleranza tra i lotti di produzione. Questi induttori a foro passante sono adatti per attività di filtraggio, accumulo di energia ed elaborazione del segnale.

Lettura delle bande e dei codici di tolleranza

Una serie di bande codificate a colori comunica il valore di induttanza e la tolleranza sul corpo del componente. Il metodo di lettura dipende dal numero di bande.

Per un induttore a quattro bande, le prime due bande sono cifre significative, la terza banda è il moltiplicatore e la quarta banda indica la tolleranza. Per un induttore a cinque bande, le prime tre bande sono cifre significative, la quarta banda è il moltiplicatore e la quinta banda indica la tolleranza.

Considera un esempio a quattro bande: giallo (4), viola (7), rosso (×100), oro (5%). Ciò produce 47 × 100 = 4700 µH con una tolleranza del 5%. Un esempio a cinque bande: rosso (2), viola (7), nero (0), marrone (×10), oro (5%). Ciò produce 270 × 10 = 2700 µH con una tolleranza del 5%.

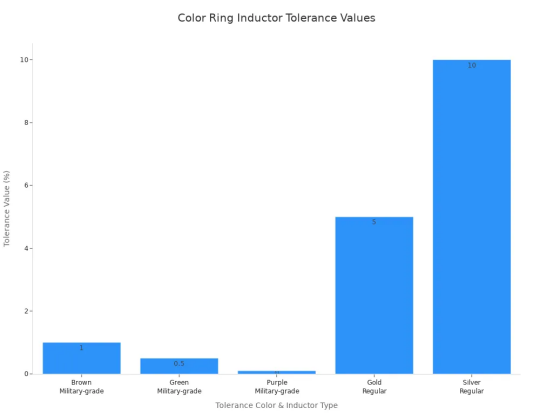

La tabella seguente riassume i codici colore di tolleranza per un rapido riferimento.

La corretta lettura delle fasce colorate previene errori di montaggio. Una banda di tolleranza interpretata erroneamente invia l'induttore sbagliato alla linea di produzione.

In che modo la tolleranza influisce sulle prestazioni del circuito

Precisione di filtraggio e sintonizzazione

Il valore e la tolleranza dell'induttanza modellano la risposta in frequenza di ogni circuito di filtraggio e sintonizzazione. Un filtro lascia passare o blocca i segnali a frequenze specifiche. Questo comportamento dipende dall'esatta induttanza nel circuito. Quando il valore effettivo si discosta dall'induttanza nominale, la frequenza di taglio si sposta con esso. Un circuito di sintonizzazione si comporta allo stesso modo. Il punto di risonanza si sposta e il circuito non funziona più come previsto.

La frequenza di risonanza dipende sia dall'induttanza che dalla capacità. Qualsiasi errore in uno dei due componenti sposta il punto di risonanza. I condensatori variano comunemente da circa ±5% a ±20%. Gli induttori variano spesso di ±10% o più. Queste deviazioni si combinano. La risonanza effettiva può discostarsi di diversi punti percentuali dal valore previsto. Componenti di precisione o regolazioni post-assemblaggio risolvono questo problema. Senza di loro il circuito va alla deriva.

Un esempio pratico mostra la portata del problema. Un oscillatore da 1 MHz costruito con componenti del ±10% può variare tra circa 950 kHz e 1050 kHz. I sistemi di comunicazione spesso necessitano di una precisione a livello di kilohertz. Questa deviazione è inaccettabile lì. I progetti RF di precisione spesso includono componenti di sintonizzazione regolabili per compensare. Gli effetti della temperatura peggiorano le cose. Gli induttori con nucleo in ferrite cambiano la permeabilità con la temperatura. La resistenza parassita negli induttori e la resistenza in serie equivalente nei condensatori riducono il fattore di qualità Q a frequenze più elevate. Tale riduzione può spostare ulteriormente la frequenza di risonanza.

Una tolleranza più stretta aiuta, ma ha un costo. Negli induttori RF, tolleranze come ±2% e ±5% diventano difficili da raggiungere man mano che le dimensioni dei componenti diminuiscono. Questa limitazione influisce sulla resa di produzione e riduce la stabilità delle prestazioni. Influisce anche sulla precisione con cui gli ingegneri possono sintonizzare i circuiti risonanti.

Rendimento dell'assemblaggio e rischi di disallineamento

I disallineamenti di tolleranza creano problemi reali sulla linea di produzione. Due induttori dello stesso lotto possono trovarsi alle estremità opposte del loro intervallo di tolleranza. Un circuito funziona. Il successivo fallisce. Questa incoerenza fa aumentare il tasso di rilavorazione e di scarto.

Un induttore ad anello colorato con una banda di tolleranza allentata peggiora questo rischio. La fascia comunica all'assemblatore il range nominale, ma non il valore effettivo di quella parte specifica. Una scheda popolata con induttori non corrispondenti può superare il test funzionale su un'unità e fallire su un'altra. Gli ingegneri dedicano quindi tempo al debug di un problema che deriva dalla variazione del componente, non da un errore di progettazione.

La tolleranza corrispondente all'applicazione riduce questi rischi. I circuiti di sintonizzazione necessitano di una tolleranza stretta. I circuiti di filtraggio spesso accettano una tolleranza più ampia. I progettisti che controllano la banda di tolleranza rispetto ai requisiti del circuito rilevano le discrepanze prima dell'inizio della produzione. Questo passaggio protegge la resa dell'assemblaggio e mantiene il comportamento del circuito coerente in ogni unità.

Effetti DCR sulla perdita di potenza e sull'efficienza

DCR, calore e corrente nominale

DCR è la resistenza CC dell'avvolgimento dell'induttore. Questa resistenza proviene dal filo di rame all'interno del componente. Un DCR basso riduce al minimo la perdita di potenza e il riscaldamento interno. La relazione segue una regola semplice: la potenza dissipata è uguale alla corrente al quadrato della resistenza. Anche pochi milliohm di resistenza dell'avvolgimento possono produrre un calore notevole quando l'induttore trasporta decine o centinaia di ampere. La perdita cresce con il quadrato della corrente.

Un DCR più elevato significa più calore. Più calore riduce la corrente nominale di sicurezza. Un progettista che spinge un induttore ad anello colorato oltre la corrente nominale consentita può innescare generazione di calore, saturazione magnetica e perdita di efficienza. Il componente potrebbe non funzionare. Per ottenere prestazioni affidabili, gli ingegneri devono considerare la corrente di saturazione, l'aumento della temperatura e il materiale del nucleo dell'induttore quando confrontano gli induttori di potenza per un convertitore buck o boost.

La dimensione del componente gioca un ruolo importante qui. La dimensione dell'induttore SMD determina DCR, corrente nominale, margine di saturazione e gestione del calore. Un pacchetto più piccolo non può dissipare il calore in modo altrettanto efficace. Limita inoltre l'area della sezione trasversale dell'avvolgimento. Gli avvolgimenti a filo piatto migliorano la densità dell'impaccamento dei conduttori. Questo design consente una maggiore sezione trasversale del conduttore o un avvolgimento più compatto per un dato design. Il risultato è un DCR inferiore e una ridotta perdita di conduzione. Questi vantaggi sono particolarmente importanti a correnti elevate poiché la perdita di conduzione si ridimensiona con il quadrato della corrente.

Gli ingegneri dovrebbero rivedere il DCR a caldo, non solo il DCR a temperatura ambiente. Il DCR dipendente dalla temperatura aumenta man mano che il componente si riscalda durante il funzionamento. Questo aumento aumenta ulteriormente le perdite. Ridurre i meccanismi di perdita è spesso più efficace che cercare di rimuovere il calore dopo che è stato generato. Una resistenza inferiore può supportare una corrente termica nominale più elevata all'interno di una determinata dimensione del pacchetto. Questo miglioramento è valido solo quando vengono soddisfatti anche i requisiti di saturazione, aumento della temperatura, layout del PCB e raffreddamento.

La struttura a nastro stampato di Gujing nella serie DLGA offre una bassa perdita del nucleo e un funzionamento affidabile in condizioni di lavoro continue. Il design del nastro stampato migliora l'efficienza dell'assemblaggio e supporta la produzione automatizzata.

Efficienza nella progettazione degli alimentatori

La DCR determina direttamente la perdita di conduzione DC nei componenti magnetici dell'alimentatore. Ridurre al minimo la DCR è un obiettivo di progettazione fondamentale per qualsiasi convertitore efficiente. La DCR non è però l’unica fonte di perdite. Anche le perdite dell'avvolgimento CA dipendenti dalla frequenza dovute alla pelle e agli effetti di prossimità contribuiscono all'aumento della temperatura. Le correnti parassite provenienti dai campi marginali e di dispersione aggiungono ulteriori perdite. La perdita del nucleo aggiunge un altro livello. La gravità di queste perdite dipende dalla frequenza di commutazione, dalla forma d'onda della corrente, dalla geometria del conduttore, dalla distribuzione del campo, dalla geometria del gap, dal materiale del nucleo e dall'oscillazione del flusso.

All'aumentare dell'induttanza, le perdite di corrente massime sul transistor di commutazione diminuiscono. Questo cambiamento migliora l’efficienza. Tuttavia, un'induttanza più elevata può aumentare le perdite dovute alla resistenza CC della bobina e ridurre l'efficienza. I progettisti devono bilanciare questi effetti concorrenti.

L'ottimizzazione DCR deve essere bilanciata con le perdite dell'avvolgimento CA, la perdita del nucleo, il margine di saturazione e la struttura termica. Il progetto magnetico dovrebbe includere il flusso di calore attraverso l'avvolgimento, il nucleo, la base, il rame del PCB, il flusso d'aria e un percorso del dissipatore di calore opzionale. La progettazione degli induttori ad alta corrente è un problema di progettazione termica tanto quanto un problema di progettazione magnetica. L'avvolgimento e il pacchetto determinano se il componente può sopravvivere alla corrente continua nell'involucro finale.

Gli ingegneri dovrebbero esaminare la curva di induttanza rispetto a corrente continua e le curve di induttanza rispetto a corrente durante la selezione. Queste curve mostrano come l'induttanza diminuisce sotto la polarizzazione CC. La percentuale di caduta dell'induttanza rivela quanto il componente perde con la corrente operativa. I progettisti dovrebbero anche verificare il comportamento della saturazione nelle curve di polarizzazione CC. Un'attenta revisione della corrente di ondulazione, della corrente di picco e della corrente RMS garantisce che l'induttore soddisfi i requisiti dell'applicazione. L'ondulazione attuale influisce sulla perdita del nucleo e sul riscaldamento. Una corretta selezione previene la perdita di efficienza e mantiene stabile l'alimentazione.

Conseguenze dell'ignorare la tolleranza e la DCR

Distorsione e instabilità del segnale

Una tolleranza fuori specifica provoca distorsione del segnale, dissintonizzazione e instabilità del circuito. Un induttore con un valore esterno al suo intervallo nominale sposta la risposta in frequenza del circuito. I filtri non bloccano più le frequenze corrette. I circuiti di sintonizzazione si allontanano dal punto di risonanza target. Il risultato è una qualità del segnale degradata e un comportamento imprevedibile.

Una fascia di tolleranza allentata introduce incertezza in ogni unità costruita. Una scheda potrebbe funzionare perfettamente. Il prossimo potrebbe fallire. Questa variazione costringe gli ingegneri a dedicare tempo al debug dei problemi che derivano dall'incoerenza dei componenti, non dai difetti di progettazione. Uno stretto controllo della tolleranza previene questi problemi. Mantiene stabile il comportamento del circuito durante ogni ciclo di produzione.

Surriscaldamento e costi di rilavorazione

Un DCR eccessivo porta al surriscaldamento, al guasto dei componenti e a costose rilavorazioni durante l'assemblaggio del PCB. Per ottenere un'induttanza più elevata, i produttori spesso utilizzano fili più sottili o più spire di avvolgimento. Questa scelta progettuale aumenta la resistenza CC dell'induttore. L'elevato DCR aumenta la perdita di rame, in particolare la perdita I²R. La maggiore perdita I²R provoca un grave surriscaldamento dell'induttore. Questo surriscaldamento riduce anche l'efficienza complessiva del circuito.

La DCR dipendente dalla temperatura peggiora il problema. Poiché il componente si riscalda durante il funzionamento, la sua resistenza aumenta ulteriormente. Questo aumento aumenta ancora di più le perdite. Un progettista che ignora questo effetto può specificare un induttore che funziona al banco ma fallisce sul campo. Il componente potrebbe superare la sua potenza nominale attuale e subire danni permanenti. La sostituzione di parti guaste aumenta i costi e ritarda la produzione.

Le certificazioni IATF 16949 e ISO 9001 di Gujing e la tracciabilità dell'intero processo aiutano a prevenire questi problemi. Questi sistemi garantiscono che ogni induttore soddisfi le specifiche nominali prima della spedizione. Un rigoroso controllo di qualità individua le parti non conformi alle specifiche prima che raggiungano la catena di montaggio. Questa protezione riduce le rilavorazioni, gli scarti e i guasti sul campo. I progettisti che si riforniscono da fornitori certificati evitano i costi nascosti di componenti incoerenti.

Selezione degli induttori ad anello colorato per l'assemblaggio PCB

Abbinamento della tolleranza alle esigenze applicative

I requisiti di tolleranza variano in base alla funzione del circuito. I circuiti di sintonizzazione richiedono una tolleranza stretta perché piccoli spostamenti di induttanza stonano i serbatoi risonanti. Un induttore ad anello colorato ±5% è adatto a queste applicazioni di precisione. I circuiti di filtraggio tollerano valori più allentati. Una parte ±10% o ±20% spesso funziona bene in questo caso. I progettisti dovrebbero abbinare la banda di tolleranza alla sensibilità del circuito. Questo passaggio evita costi inutili e garantisce prestazioni affidabili.

Il valore di induttanza nominale guida la scelta iniziale. Gli ingegneri verificano quindi che l'intervallo di tolleranza rimanga entro limiti accettabili per l'applicazione. Un serbatoio risonante progettato per 100 µH può accettare da 95 µH a 105 µH. Un induttore del ±5% soddisfa questa esigenza. Una parte ±20% no. Il controllo della tolleranza rispetto ai requisiti del circuito prima di finalizzare la distinta base consente di risparmiare rilavorazioni e proteggere la resa dell'assemblaggio.

Scelta del DCR e della corrente nominale

La selezione DCR comporta dei compromessi. Una resistenza CC inferiore richiede un filo più spesso. Questa scelta aumenta le dimensioni e il costo del pacchetto. A frequenze di commutazione più elevate, la resistenza CA può raggiungere da 1,5 a 3 volte il valore CC. Anche le perdite principali aumentano con la frequenza. I progettisti devono valutare questi fattori insieme.

La valutazione attuale richiede attenzione a diversi parametri. La corrente nominale termica è diversa dalla corrente nominale di saturazione. Gli ingegneri dovrebbero verificarli entrambi. Una regola di progettazione generale riduce la corrente di saturazione del 25% al ​​di sotto della corrente di picco nel caso peggiore quando la temperatura ambiente rimane inferiore a 50°C. Sopra i 70°C, declassare del 35%. La corrente continua produce perdite nell'avvolgimento. La corrente di ondulazione aggiunge perdite CA. La corrente efficace determina il riscaldamento totale.

Un esempio pratico mostra perché le condizioni della scheda tecnica sono importanti. Un convertitore buck da 12 V a 3,3 V/5 A utilizzava un induttore da 10 µH con corrente di saturazione nominale di 5,2 A e DCR da 28 mΩ. La parte ha funzionato a 78°C mentre la scheda è rimasta a 45°C. La perdita del core a 500kHz ha raggiunto i 340mW, quasi tre volte il valore della scheda tecnica. Il passaggio a un induttore DCR da 10 µH, 6,5 A con corrente di saturazione e 18 mΩ con nucleo composito ha ridotto le perdite e abbassato la temperatura a 52 °C.

Gujing offre servizi OEM/ODM supportati da oltre 20.000 formulazioni di nuclei magnetici. L'azienda fornisce la personalizzazione per valori di induttanza, dimensioni o prestazioni elettriche specifici. Questi induttori supportano un efficiente assemblaggio PCB in molte applicazioni.
La tolleranza influenza la precisione del circuito e la resa dell'assemblaggio. DCR dà forma all'efficienza e alle prestazioni termiche. I progettisti devono verificare l'induttore rispetto alle esigenze dell'applicazione prima di finalizzare la distinta base. Verificare che il valore dell'induttanza corrisponda al calcolo della scheda tecnica dell'IC. Confermare che la corrente di saturazione supera la corrente di picco di almeno il 30%. Confermare che la corrente termica supera la corrente di carico continuo di almeno il 20%. Scegli il DCR più basso consentito dal budget e dalle dimensioni. Verificare che la frequenza di auto-risonanza rimanga ben al di sopra della frequenza operativa. Ciascun induttore deve adattarsi all'ingombro del circuito stampato e dissipare correttamente il calore. Bilancia le prestazioni con i costi e la disponibilità. Un induttore ben scelto mantiene la PCB stabile, efficiente e affidabile durante ogni ciclo di produzione.
