Come leggere i codici di marcatura degli induttori SMD in modo rapido e accurato

 La lettura dei codici numerici su un induttore smd richiede tre elementi base: cifre di base in microhenry (μH), un moltiplicatore e la lettera "R" come punto decimale.

· 1R0 = 1,0 μH

· 4R7 = 4,7μH

· 100 = 10μH

I tecnici ispezionano ciascun induttore smd per verificare i layout della scheda. I database standard chiariscono i valori degli induttori smd durante l'assemblaggio. Padroneggiare la selezione dell'induttore smd e sapere come scegliere un induttore smd aiuta gli ingegneri a inserire l'induttore giusto nei dispositivi moderni. Test accurati garantiscono che ogni induttore funzioni in modo affidabile.

Decodifica dei codici numerici degli induttori SMD

I componenti più grandi solitamente stampano contrassegni numerici direttamente sull'involucro superiore. Questi contrassegni rivelano parametri elettronici essenziali senza richiedere misurazioni fisiche.

Regole del codice dell'induttore SMD a 3 cifre

I produttori spesso contrassegnano i componenti standard utilizzando tre cifre numeriche. Questa notazione standardizza i valori degli induttori smd nelle linee di produzione elettronica globali.

Cifre significative e moltiplicatori

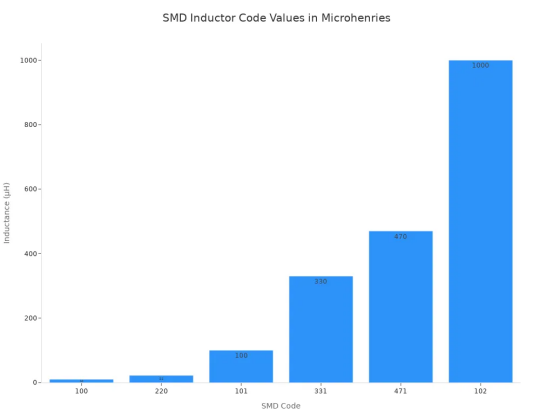

Il sistema a tre cifre utilizza una semplice regola matematica:

· Prime due cifre : rappresentano le principali cifre di base significative.

· Terza cifra : agisce come moltiplicatore della potenza di dieci ($10^x$).

· Tolleranza standard : indica generalmente una tolleranza standard del componente del 5%.

Decodifica dei valori base Microhenry (μH).

I tecnici decodificano un codice numerico a tre cifre prendendo le prime due cifre come numero base. Moltiplicano questo valore base per 10 elevato alla terza cifra. Questo calcolo produce il risultato finale in microhenry (μH). Ad esempio, un codice "470" equivale a 47 µH, mentre "102" equivale a 1.000 µH.

Sistemi di marcatura di precisione a 4 cifre

I componenti ad alta precisione richiedono una maggiore precisione numerica sui circuiti stampati. I produttori applicano marcature a quattro cifre per specificare tolleranze più strette e valutazioni esatte.

Conversione del valore con tolleranza elevata

I sistemi a quattro cifre ampliano le regole base a tre cifre. I primi tre caratteri stabiliscono cifre significative. Il quarto carattere fornisce il potere moltiplicatore.

Esempi di codici a quattro cifre

Un ingegnere legge il codice di un induttore smd a quattro cifre mantenendo le tre cifre iniziali. Un codice che legge "1000" equivale a 100 µH, perché $100 \times 10^0 = 100$. La marcatura "1001" indica 1.000 µH ($100 \times 10^1$). Questo layout di precisione consente una lettura accurata per progetti di induttori smd di alta qualità.

La convenzione del punto decimale "R".

Le induttanze inferiori a 10 µH richiedono una designazione decimale. I codici numerici utilizzano la lettera "R" per rappresentare la posizione del punto decimale.

Valori frazionari di Microhenry

Il carattere "R" funge direttamente da punto decimale nelle etichette dei componenti a bassa induttanza. Questo formato impedisce errori derivanti da piccoli punti durante l'ispezione ottica automatizzata.

Esempi di posizionamento di Sub-Microhenry

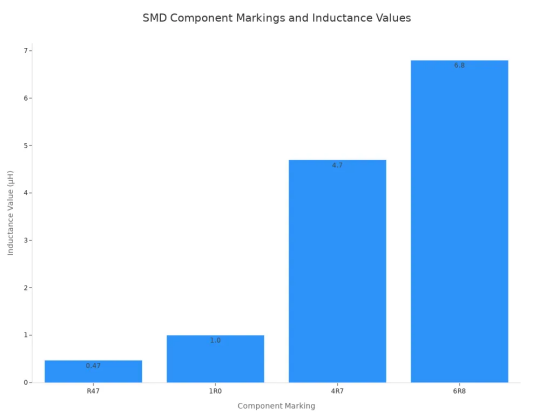

Un piccolo induttore smd contrassegnato con "R47" fornisce 0,47 µH di induttanza. Un induttore smd di fascia media con "4R7" fornisce 4,7 µH. I tecnici decifrano rapidamente questi valori dell'induttore smd per confermare il corretto posizionamento del layout. Ogni induttore su una scheda di alimentazione svolge un ruolo fondamentale. Comprendere la marcatura di ciascun induttore aiuta a mantenere l'affidabilità totale del circuito.

Marcature e tolleranze alfanumeriche avanzate

I progettisti di circuiti spesso stampano lettere extra sugli involucri dei componenti. Questi caratteri indicano limiti prestazionali rigorosi e sistemi di unità specializzati.

Suffissi delle lettere di tolleranza

I suffissi delle lettere chiariscono quanto un induttore smd si discosta dal suo valore di induttanza nominale. Gli ingegneri controllano questi codici suffisso per garantire un funzionamento accurato del circuito.

Tolleranze delle lettere standard (J, K, M)

Le lettere di tolleranza standard compaiono direttamente dopo i codici numerici sull'involucro del componente. Ogni lettera maiuscola rappresenta un margine percentuale specifico:

Ad esempio, un tecnico legge un induttore di potenza da 10 µH contrassegnato con "100K" come avente una tolleranza di varianza del 10%. Il valore effettivo di questo induttore è compreso tra 9,0 µH e 11,0 µH.

Classificazioni di tolleranza stretta

I circuiti ad alta frequenza richiedono un comportamento preciso dei componenti. I produttori specializzati utilizzano lettere extra come "B" (±0,1 nH), "C" (±0,2 nH) o "D" (±0,5%) per standard di tolleranza ultra stretti. Queste tolleranze strette proteggono le reti di filtri sensibili da spostamenti di frequenza imprevisti.

Sistemi di designazione Nanohenry (nH).

Le applicazioni ad alta frequenza richiedono valori di induttanza piccolissimi, inferiori alla gamma dei microhenry. I produttori utilizzano sistemi di notazione nanohenry per contrassegnare accuratamente queste parti in miniatura.

Regola chiave : la lettera "N" rappresenta sia l'unità nanohenry che la posizione del punto decimale su componenti minuscoli.

Utilizzo di "N" per Nanohenries decimali

I pacchetti fisici più piccoli non possono contenere numeri decimali lunghi sulla superficie superiore. I progettisti sostituiscono la lettera "N" per indicare i punti decimali per le classificazioni nanohenry:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33nH

· R10 = 100 nH (0,10 µH)

Conversione da Nanohenry a Microhenry

I tecnici convertono i nanohenry in microhenry dividendo il valore del nanohenry per 1.000. Un induttore smd contrassegnato con "47N" fornisce 47 nH di induttanza. La conversione di 47 nH produce 0,047 µH. Comprendere questi passaggi di conversione aiuta gli ingegneri a selezionare l'induttore smd corretto per le schede RF ad alta frequenza.

Database di codici con riferimenti incrociati

Le etichette dei componenti insolite possono confondere i tecnici durante la manutenzione ordinaria della scheda. I database di settore risolvono rapidamente le marcature mancanti o personalizzate.

Utilizzando il Codebook SMD

Gli ingegneri consultano strumenti di riferimento come SMD Codebook quando le marcature fisiche non corrispondono alle regole numeriche standard. Questi riferimenti catalogano migliaia di codici di montaggio superficiale, piedinature e stili di pacchetti in tabelle di ricerca organizzate.

Ricerca della scheda tecnica del produttore

Diversi fornitori a volte stampano contrassegni proprietari su un induttore smd personalizzato . La ricerca delle schede tecniche dei produttori ufficiali conferma i valori precisi dell'induttore smd, i valori nominali della capacità corrente e le dimensioni fisiche del pacchetto. Verifica sempre i codici dei componenti personalizzati prima di saldare le parti di ricambio su un circuito di produzione sotto tensione.

Identificazione di un induttore SMD non contrassegnato

I componenti in miniatura spesso non hanno valori numerici stampati sulle loro superfici esterne. I tecnici si affidano a caratteristiche fisiche, etichette della scheda e test di misurazione di base per identificare un induttore smd non contrassegnato.

Caratteristiche fisiche del pacchetto

L'ispezione visiva fornisce indizi immediati sulla funzione dei componenti. L'osservazione dei materiali di superficie aiuta i lavoratori a classificare correttamente le parti sconosciute.

Costruzione a filo avvolto vs multistrato

Gli ingegneri dividono i componenti in tipi distinti di induttori smd in base alla struttura interna. I modelli a filo avvolto presentano bobine di rame visibili avvolte attorno a un nucleo centrale. I design multistrato racchiudono schemi di conduttori interni all'interno di corpi in ceramica o ferrite. Questi diversi tipi di induttori smd servono specifiche applicazioni di filtraggio del rumore o di accumulo di energia nell'elettronica moderna.

Differenze di colore da MLCC e resistori

I tecnici distinguono un induttore da un condensatore ceramico multistrato controllando il colore del corpo esterno. Gli induttori presentano corpi in ferrite grigio scuro o nero. I condensatori presentano colori giallastro-marrone chiaro o marrone chiaro sulle loro superfici esterne.

Diagnostica rapida del multimetro

Gli strumenti portatili di base confermano l'identità del componente in pochi secondi. Il test del misuratore separa le parti magnetiche dai condensatori e dai circuiti aperti.

Misurazione della bassa resistenza CC (DCR)

Un tecnico imposta un multimetro digitale per misurare la resistenza tra i terminali dei componenti. Un induttore presenta una resistenza alla corrente continua (DCR) estremamente bassa. Il misuratore di solito legge valori inferiori a 5 ohm per le parti di potenza standard.

Controllo della continuità rispetto ai condensatori aperti

I multimetri emettono un segnale acustico durante i controlli di continuità su un induttore. Il circuito interno continuo del filo lascia passare facilmente le correnti elettriche a bassa frequenza. Al contrario, un condensatore non danneggiato blocca la corrente continua e mostra una lettura di circuito aperto.

Suggerimento diagnostico : se un componente mostra una resistenza prossima allo zero e mantiene un flusso elettrico continuo, probabilmente stai misurando un induttore o una perlina di ferrite anziché un condensatore.

Designatori di riferimento PCB

Gli strati serigrafici del circuito stampato offrono etichette di identificazione chiare. I contrassegni di testo stampati direttamente accanto ai cuscinetti dei componenti guidano i tecnici durante il lavoro di riparazione.

Identificazione dei designatori "L".

I progettisti etichettano i componenti della scheda utilizzando prefissi alfanumerici standardizzati. La lettera "L" designa specificamente un induttore standard su schemi circuitali e contorni serigrafici.

Perline di ferrite e induttori di potenza

I progettisti di circuiti distinguono un induttore di potenza standard dalle perline di soppressione delle alte frequenze valutando le etichette dei circuiti. La tabella seguente illustra i codici di designazione comuni presenti sui gruppi di schede a circuiti stampati:

I tecnici esaminano questi identificatori per selezionare il componente sostitutivo corretto. Il riconoscimento delle etichette PCB impedisce l'installazione impropria dei componenti in ferrite nei percorsi dei filtri di alimentazione.

Come testare un induttore SMD

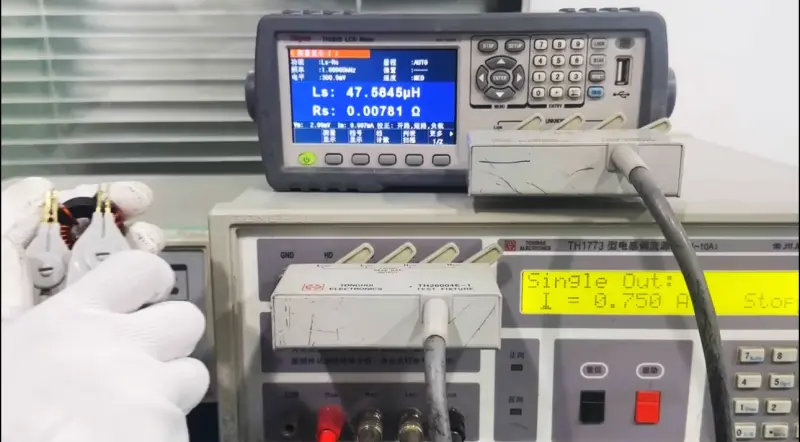

Configurazione e dispositivi del misuratore LCR

I tecnici hanno bisogno di hardware preciso per valutare accuratamente i parametri dei componenti più piccoli. Attrezzature specializzate impediscono al rumore elettromagnetico esterno di distorcere le misurazioni.

Puntali Kelvin a quattro fili

Le connessioni Kelvin a quattro fili isolano la resistenza dei puntali durante le misurazioni. Due conduttori forniscono corrente attraverso l' induttore smd , mentre due conduttori indipendenti misurano la caduta di potenziale. La bobina primaria di un induttore richiede segnali di test puliti. Questa configurazione a quattro fili elimina gli errori di resistenza di contatto sui componenti di piccole dimensioni della scheda.

Eliminazione dei parassiti vaganti

I dispositivi di test introducono resistenza, capacità e induttanza extra nei circuiti di misurazione. Gli ingegneri utilizzano apparecchiature di test dedicate per isolare i piccoli valori dell'induttore smd dalle interferenze di fondo:

Selezione delle frequenze di prova

L'induttanza cambia tra le diverse frequenze del segnale operativo. I tecnici configurano l'apparecchiatura di prova in modo che corrisponda alle esatte condizioni del circuito.

Parametri della scheda tecnica corrispondenti

I produttori specificano i valori dei componenti standard a frequenze di prova fisse. Un induttore mostra una reattanza magnetica variabile a diversi livelli di energia. Un misuratore di prova deve generare la frequenza di eccitazione identica elencata nella documentazione del componente. La corrispondenza di questi parametri produce letture accurate per ogni induttore smd testato.

Test di potenza e ad alta frequenza

I componenti dell'induttore dell'alimentatore funzionano in condizioni di bassa frequenza tra 100 kHz e 3 MHz. Al contrario, i circuiti RF richiedono test ad alta frequenza vicino a 100 MHz o superiore. Ciascun induttore ad alta frequenza si comporta in modo diverso a seconda della struttura del nucleo. La scelta delle frequenze di test adeguate aiuta gli ingegneri a valutare le prestazioni degli induttori per applicazioni mirate.

Procedure di calibrazione del dispositivo

I puntali non calibrati introducono errori di misurazione. Una precisa configurazione di test misura un induttore senza errori di offset. La calibrazione rimuove le caratteristiche fisiche residue dai puntali del dispositivo di prova.

Esecuzione della calibrazione aperta

I tecnici seguono quattro passaggi strutturati per calibrare correttamente i dispositivi:

1. Impostare l'intervallo di frequenza di misurazione e accendere il misuratore LCR per consentire la stabilizzazione termica interna.

2. Ispezionare e pulire le porte di prova e il dispositivo per garantire che non siano presenti danni fisici o contaminazione sul dielettrico o sui conduttori.

3. Collegare lo standard aperto al piano di riferimento della misurazione ed eseguire la calibrazione aperta per misurare e memorizzare la capacità parassita (tipicamente 0,05–0,2 pF).

4. Collegare lo standard Short allo stesso piano di riferimento ed eseguire la calibrazione Short per acquisire e registrare l'induttanza residua (tipicamente 0,1–1 nH).

Esecuzione di una calibrazione breve

L'esecuzione di una calibrazione breve azzera l'induttanza residua del cavo. I tecnici posizionano una solida barra di cortocircuitazione in rame sui contatti del dispositivo di prova. Una breve calibrazione protegge il piccolo induttore da false misurazioni di impedenza. Questo passaggio stabilisce una vera linea di base zero prima di misurare un singolo induttore smd. Una corretta calibrazione garantisce letture altamente accurate per ogni singolo induttore.

Diagnostica elettrica avanzata

Gli ingegneri eseguono test elettrici avanzati per verificare i componenti interni e prevenire guasti al circuito. Queste procedure valutano il comportamento di un componente magnetico sotto carichi operativi reali.

Misurazione della resistenza CC (DCR)

I tecnici misurano la resistenza alla corrente continua attraverso gli avvolgimenti interni in rame utilizzando misuratori specializzati. Valori di resistenza inferiori migliorano l'efficienza energetica totale all'interno dei gruppi elettronici.

Rilevamento di cortocircuiti tra gli avvolgimenti

L'isolamento interno del filo si degrada sotto forte stress elettrico. Un cortocircuito tra i circuiti interni della bobina riduce drasticamente l'induttanza complessiva. I tecnici confrontano i valori di resistenza misurati con le specifiche dell'induttore smd. Un improvviso calo di resistenza espone immediatamente i danni interni all'avvolgimento.

Effetti della temperatura sul DCR

La resistenza del filo di rame aumenta naturalmente con l'aumento della temperatura operativa. Gli ingegneri calcolano gli spostamenti della resistenza termica per prevenire perdite di energia negli alimentatori. La seguente equazione prevede le variazioni di resistenza sotto stress termico:

$$\text{DCR} {\text{nuovo}} = \text{DCR} {25} \times [1 + 0,00393 \times (T_{\text{nuovo}} - 25)]$$

Il calore elevato aumenta la resistenza della bobina e riduce le prestazioni totali del sistema per periodi di funzionamento prolungati.

Valutazione del fattore di qualità (Q)

Il fattore di qualità misura l'efficienza con cui un induttore smd immagazzina l'energia magnetica rispetto alla sua perdita di energia interna. Valori Q più alti indicano un componente più efficiente.

Valutazione delle perdite fondamentali

I nuclei magnetici dissipano l'energia attraverso l'isteresi e le correnti parassite. Le minori perdite del nucleo mantengono una forte potenza del segnale attraverso i circuiti ad alta frequenza. Gli ingegneri selezionano materiali di alta qualità per ridurre al minimo la generazione di calore durante il funzionamento quotidiano.

Prestazioni ad alta frequenza

I circuiti a radiofrequenza dipendono fortemente da un elevato fattore di qualità. I valori Q elevati mantengono segnali chiari nelle applicazioni wireless più impegnative.

Test della corrente di saturazione e del bias

Le correnti continue alterano le prestazioni magnetiche nei circuiti di conversione di potenza. I sistemi di test applicano una polarizzazione della corrente continua per valutare i limiti di saturazione del nucleo.

Roll-off dell'induttanza sotto carico

Quando un induttore di potenza SMD raggiunge la corrente di saturazione CC ($I_{sat}$), il suo valore di induttanza subisce un calo netto e significativo. Il superamento della corrente di saturazione CC provoca diversi effetti operativi negativi:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

I circuiti di commutazione di potenza richiedono robusti design di induttori smd con valori di corrente elevati. Le reti di comunicazione RF danno invece priorità alla frequenza auto-risonante (SRF) e ai valori elevati del fattore di qualità (Q).

Gli ingegneri esplorano vari tipi di induttori smd per soddisfare questi diversi obiettivi operativi nelle applicazioni ad alta frequenza.

Parti di ricambio con riferimenti incrociati

La sostituzione dei componenti obsoleti richiede un'attenzione particolare. Imparare a scegliere un induttore smd per le riparazioni implica la corrispondenza delle dimensioni dell'ingombro, della disposizione dei pad e dei limiti termici.

1. Rivedi i parametri della scheda tecnica originale, concentrandoti su $I_{sat}$, $I_{rms}$ e DCR.

2. Confermare le dimensioni dell'ingombro per garantire la compatibilità del cuscinetto.

3. Confrontare le parti candidate con l'intervallo di temperature operative del circuito target.

Comprendere come scegliere un induttore smd protegge i circuiti dal rumore e dai guasti dei componenti nelle applicazioni ad alta densità.

I tecnici padroneggiano la diagnostica dei componenti leggendo i codici stampati, verificando le caratteristiche fisiche dell'involucro e testando i parametri magnetici con strumenti calibrati. La rigorosa disciplina dei test richiede l'azzeramento dei parassiti dei dispositivi sui misuratori LCR prima di misurare qualsiasi induttore smd di basso valore. Misurazioni precise verificano la resistenza CC e confermano i valori di induttanza alle frequenze operative standard. Mantenere le schede tecniche accessibili semplifica la selezione dell'induttore smd e guida i tecnici su come scegliere un induttore smd per riparazioni di successo della scheda. Un tecnico sostituisce un induttore danneggiato solo dopo aver rispettato le impronte fisiche, i limiti della corrente di saturazione e la tolleranza termica.

Domande frequenti

Come fa un tecnico a identificare un induttore smd senza codice stampato?

Un tecnico controlla il colore del corpo e misura la bassa resistenza CC per identificare un induttore SMD . Corpi di carbone scuro con resistenza prossima allo zero indicano bobine magnetiche.

Suggerimento diagnostico rapido : verificare sempre le etichette serigrafate del PCB. La lettera "L" conferma una bobina magnetica standard, mentre "FB" indica una perlina di ferrite.

Cosa significa la lettera "R" sull'involucro di un componente?

La lettera "R" rappresenta un punto decimale per valori inferiori a 10 microhenry. Un piccolo induttore contrassegnato con "4R7" fornisce 4,7 microhenry. Questo formato di notazione impedisce la lettura errata di piccoli punti decimali stampati durante l'assemblaggio automatizzato della scheda.

Cosa succede quando un induttore supera la sua corrente di saturazione?

Quando un induttore supera il limite della corrente di saturazione, la sua induttanza diminuisce rapidamente. Il nucleo magnetico si surriscalda rapidamente, riducendo l'efficienza energetica complessiva del circuito e rischiando un'immediata instabilità della tensione.

Perché gli ingegneri utilizzano cavi Kelvin a quattro fili durante i test?

I puntali Kelvin a quattro fili isolano la resistenza dei puntali durante le misurazioni ad alta precisione. Due conduttori forniscono corrente, mentre due conduttori indipendenti misurano la caduta di potenziale. Questa configurazione elimina gli errori di resistenza di contatto su piccole parti della scheda.

In cosa differisce un induttore da una perlina di ferrite?

Un induttore immagazzina energia magnetica per filtrare i segnali a bassa frequenza o regolare la tensione di uscita. Un cordone di ferrite dissipa il rumore ad alta frequenza direttamente sotto forma di energia termica. Le serigrafie PCB contrassegnano le perline con "FB" anziché "L".

Quale tolleranza rappresenta la lettera "K"?

Il suffisso della lettera maiuscola "K" specifica un margine di tolleranza del ±10%. Un induttore contrassegnato con "100K" varia tra 9,0 e 11,0 microhenry durante il normale funzionamento del circuito.

Perché i circuiti ad alta frequenza richiedono parti con tolleranze strette?

Un induttore ad alta frequenza richiede un comportamento elettrico preciso. I rigidi livelli di tolleranza proteggono le reti di filtri sensibili da spostamenti di frequenza imprevisti, garantendo una trasmissione stabile del segnale nelle moderne applicazioni wireless.
