L'applicazione di induttori a forma di I nei circuiti di azionamento di motori domestici intelligenti

Gli induttori a forma di I svolgono un ruolo vitale nei circuiti di azionamento dei motori domestici intelligenti. Filtrano il rumore, stabilizzano la corrente e aumentano l'efficienza complessiva. Questi piccoli componenti aiutano i progettisti a soddisfare le esigenze di compattezza, silenziosità e risparmio energetico dei moderni dispositivi domestici intelligenti.

Gli ingegneri apprezzano questi induttori per la loro capacità di attenuare le fluttuazioni di tensione e sopprimere le interferenze elettriche. Un induttore ben scelto prolunga inoltre la durata dei circuiti di azionamento del motore e mantiene le prestazioni costanti in diverse condizioni operative.

Questo articolo spiega cos'è un induttore a forma di I, perché è importante negli azionamenti dei motori e quali vantaggi apporta alle applicazioni di casa intelligente. I lettori troveranno anche una guida pratica sulla selezione e l'integrazione degli induttori nei propri progetti.

Punti chiave

· Gli induttori a forma di I filtrano il rumore e stabilizzano la corrente negli azionamenti dei motori. Queste azioni migliorano l'efficienza e prolungano la vita del circuito.

· Il design compatto e l'elevata corrente di saturazione rendono questi induttori perfetti per dispositivi domestici intelligenti piccoli e potenti.

· Scegli l'induttore giusto abbinando induttanza, corrente nominale e frequenza al tuo driver. Questa selezione garantisce prestazioni affidabili.

· Posizionare l'induttore vicino al driver ed evitare sensori sensibili. Un buon posizionamento riduce le interferenze e mantiene il sistema pulito.

Cos'è un induttore a forma di I?

Struttura e principi fondamentali

Un induttore a forma di I utilizza un nucleo magnetico a forma di asta o barra con avvolgimenti di filo avvolti attorno ad esso. Questo design differisce dai tipi toroidali o ad anello chiuso. La struttura aperta offre agli ingegneri un facile accesso per l'avvolgimento e l'assemblaggio.

Un induttore immagazzina energia in un campo magnetico quando la corrente scorre attraverso le sue bobine. Questa proprietà rende il componente utile per attenuare le fluttuazioni di tensione e filtrare il rumore ad alta frequenza. Il nucleo magnetico concentra le linee di campo e aumenta l'induttanza.

I nuclei di ferrite supportano il funzionamento ad alta frequenza con una bassa perdita di energia. I progettisti utilizzano ampiamente questi core nella commutazione di alimentatori e filtri. Il materiale gestisce la commutazione rapida senza riscaldamento eccessivo.

Principali proprietà elettriche

L'induttanza di un induttore dipende dal materiale del nucleo, dalle spire dell'avvolgimento e dalle dimensioni fisiche. Un numero di spire più elevato aumenta l'induttanza ma aumenta anche la resistenza CC. Gli ingegneri bilanciano questi compromessi per ciascuna applicazione.

La tensione e la corrente degli induttori seguono una relazione definita. La tensione ai capi del componente dipende dalla velocità con cui la corrente cambia nel tempo. Questo comportamento consente a un induttore di opporsi a cambiamenti improvvisi nel flusso di corrente.

I materiali in ferrite funzionano bene in un'ampia gamma di frequenze. Mantengono basse le perdite del nucleo durante il funzionamento in CA. Questa caratteristica è adatta ai circuiti di conversione di potenza che commutano ad alte velocità.

Un induttore a forma di I gestisce anche una corrente sostanziale prima della saturazione. Il design del nucleo dell'asta offre prestazioni stabili in spazi compatti. Queste parti si adattano bene ai motori della casa intelligente e ai circuiti simili.

Perché gli induttori sono importanti negli azionamenti dei motori

I circuiti di pilotaggio dipendono da induttori per il filtraggio, l'oscillazione, il ritardo e il notching. Un induttore sposta la fase della corrente rispetto alla tensione. Questa relazione di fase aiuta l'azionamento ad avviarsi correttamente e a sviluppare una direzione di rotazione e una coppia definite. Senza questo sfasamento, l'azionamento produrrebbe un movimento incoerente. La commutazione congiunta di FET e induttori determina le dimensioni e le prestazioni di qualsiasi convertitore di potenza. I progettisti considerano questi componenti come le parti più influenti nel layout del convertitore. I moderni circuiti di commutazione raggiungono normalmente un'efficienza energetica superiore al 95% con induttori accuratamente selezionati.

Soppressione del rumore e delle EMI

Il rumore di commutazione mette a rischio il funzionamento affidabile dei dispositivi domestici intelligenti. Gli induttori fungono da filtri di azionamento del motore che bloccano la diffusione del rumore ad alta frequenza attraverso l'alimentatore. Un induttore presenta un'elevata impedenza ai segnali ad alta frequenza. Questa impedenza aumenta all'aumentare della frequenza. L'induttore riflette il rumore verso la sua sorgente invece di lasciarlo passare. Queste parti sono filtri preziosi per interferenze indesiderate. L'induttore attenua i bordi di commutazione taglienti e riduce la radiazione elettromagnetica proveniente dal sistema. Questa azione di soffocamento e filtraggio mantiene la linea elettrica pulita da altri componenti sensibili.

Una riduzione efficace delle EMI richiede l'adattamento del componente alla frequenza di commutazione del driver. Una mancata corrispondenza riduce l'efficacia del filtraggio e consente la fuoriuscita del rumore. I progettisti combinano induttori e condensatori per creare filtri di linea che rimuovono sia il rumore differenziale che quello di modo comune. L'induttore gestisce l'impedenza in serie mentre i condensatori forniscono un percorso shunt verso terra. Queste reti di filtri aiutano il prodotto a raggiungere la conformità EMC/EMI agli standard normativi. Superare questi test è essenziale per vendere prodotti per la casa intelligente nei mercati globali.

Livellamento della corrente e controllo termico

Un induttore resiste agli sbalzi di corrente. Questa proprietà lo rende ideale per livellare la corrente pulsata proveniente da un convertitore a commutazione. L'induttore immagazzina energia nel suo campo magnetico quando l'interruttore è acceso. Rilascia quell'energia quando l'interruttore si spegne. Questa azione riempie gli spazi tra gli impulsi e crea un flusso di corrente costante attraverso gli avvolgimenti. Una corrente più uniforme riduce l'ondulazione della coppia e migliora la qualità del movimento.

La corrente uniforme riduce anche l'ondulazione e previene il riscaldamento eccessivo del sistema. Grandi transitori di corrente generano calore negli avvolgimenti e nell'elettronica dell'azionamento. L'induttore limita la velocità di variazione del flusso. Questa limitazione riduce i valori di picco e distribuisce il carico termico attraverso il ciclo di commutazione. Temperature operative inferiori prolungano la durata dei condensatori, dei FET e dell'unità stessa. La gestione termica diventa più semplice quando l'induttore gestisce l'energia transitoria.

Un induttore modella le forme d'onda di corrente e tensione all'interno del circuito. La corretta modellazione della forma d'onda riduce lo stress sui FET di commutazione e migliora l'efficienza complessiva. Una forma d'onda pulita contiene meno armoniche che altrimenti sprecherebbero energia sotto forma di calore. L'induttore aiuta inoltre a mantenere un flusso di corrente continuo in condizioni di carico leggero.

La frequenza gioca un ruolo diretto nel comportamento e nella selezione dei componenti. Frequenze di commutazione più elevate consentono l'uso di valori di induttanza più piccoli. Gli induttori più piccoli consentono di risparmiare spazio sulla scheda e di ridurre il costo dei componenti. Il materiale del nucleo deve supportare la frequenza operativa senza perdite eccessive. I materiali in ferrite eccellono alle alte frequenze e mantengono basse le perdite del nucleo. I progettisti devono verificare che il nucleo non si saturi durante la corrente di picco.

Anche la corrente CA nel convertitore influisce sulle prestazioni. Il segnale alternato crea un campo magnetico variabile nel nucleo. Le perdite del nucleo aumentano con la frequenza e con l'ampiezza della corrente alternata. Queste perdite appaiono come calore che deve essere gestito attraverso una corretta progettazione. I progettisti scelgono materiali che bilanciano le perdite del nucleo rispetto al valore di induttanza richiesto per l'applicazione.

L' induttore a forma di I è una scelta comune per questi progetti di azionamento. La sua struttura ad asta aperta fornisce un'induttanza stabile con un ingombro compatto. Il componente gestisce livelli di saturazione elevati prima che il nucleo si saturi. Questo margine garantisce un funzionamento affidabile durante l'avvio e le condizioni di guasto. La costruzione semplice mantiene inoltre bassi i costi per la produzione in grandi volumi.

Vantaggi per le applicazioni Smart Home

Dimensioni compatte e alta saturazione

I dispositivi domestici intelligenti richiedono componenti piccoli in grado di gestire carichi pesanti. Un induttore a forma di I offre entrambe le qualità. Il design del nucleo dell'asta racchiude un'elevata induttanza in un ingombro ridotto. Queste dimensioni compatte consentono di risparmiare spazio prezioso sulla scheda nei circuiti di azionamento del motore.

L'elevata corrente di saturazione è un altro vantaggio fondamentale. L'induttore mantiene prestazioni stabili in caso di picchi di corrente durante l'avvio del motore. Non perde induttanza in condizioni di carico di picco. Questa affidabilità mantiene l'azionamento in funzione durante cicli operativi impegnativi.

Gujing porta oltre 23 anni di esperienza nella produzione in questo campo. L'azienda sviluppa più di 20.000 formulazioni di materiali con nuclei magnetici. Le sue linee di produzione superano il 90% di automazione. Queste funzionalità garantiscono una qualità costante in ogni lotto. Gujing possiede le certificazioni IATF 16949 e ISO 9001.

Basse perdite di core ed efficienza dei costi

La bassa perdita del nucleo si traduce direttamente in un risparmio energetico. L'induttore spreca meno energia sotto forma di calore durante le operazioni di commutazione. Questa efficienza supporta il funzionamento silenzioso e fresco che gli utenti della casa intelligente si aspettano. Perdite inferiori riducono anche lo stress sui componenti vicini.

Il rapporto costo-efficacia è importante per i prodotti di consumo ad alto volume. La semplice costruzione di un induttore a forma di I mantiene bassi i costi di produzione. Gujing offre una vasta gamma di prodotti per soddisfare le diverse esigenze di progettazione. La gamma include le serie DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X. Opzioni aggiuntive coprono le serie DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 e DLGBX .

Questi induttori servono alimentatori a commutazione, convertitori DC-DC, dispositivi domestici intelligenti, motori elettrici, driver LED ed elettrodomestici. La risposta in frequenza CA rimane stabile in tutte le condizioni operative. I progettisti ottengono una soluzione flessibile e conveniente per la regolazione della tensione e il filtraggio del rumore.

Selezione dell'induttore giusto

Induttanza e valori di corrente

Il valore dell'induttanza è la prima specifica che un progettista dovrebbe determinare. Questo valore imposta la quantità di energia immagazzinata dal componente e la capacità di attenuare l'ondulazione della corrente. Un'induttanza più elevata fornisce un filtraggio migliore ma risponde più lentamente alle variazioni di carico. Un'induttanza inferiore reagisce più velocemente ma consente il passaggio di più ondulazioni. Gli ingegneri calcolano il valore target dalla frequenza di commutazione, dal livello di ondulazione accettabile e dai requisiti di carico dell'azionamento del motore.

La corrente nominale definisce il carico massimo che la parte può gestire in modo continuo. I progettisti devono anche controllare la corrente di saturazione, che è il punto in cui il nucleo perde le sue proprietà magnetiche. Il superamento di questo limite provoca un forte calo dell'induttanza e può danneggiare l'azionamento. Una progettazione sicura mantiene la corrente operativa di picco ben al di sotto della soglia di saturazione. Anche il declassamento termico è importante, poiché la resistenza aumenta con la temperatura e riduce la capacità di corrente effettiva.

La tensione e la corrente degli induttori seguono una relazione definita in ogni ciclo di commutazione. La tensione attraverso l'avvolgimento dipende dalla velocità con cui la corrente cambia nel tempo. Questo comportamento consente al componente di opporsi a spostamenti improvvisi del flusso. I progettisti utilizzano questo principio per prevedere l'ondulazione e verificare che la parte soddisfi le esigenze del circuito.

Gujing offre servizi di personalizzazione per valori di induttanza, dimensioni del contenitore, valori di corrente o progetti specifici dell'applicazione unici. Ingegneri esperti supportano ogni progetto, dalla valutazione dell'applicazione e dalla selezione dei materiali magnetici all'ottimizzazione strutturale, alla produzione di prototipi, alla verifica delle prestazioni e alla produzione di massa. Questo supporto aiuta i progettisti a passare dall'ideazione alla produzione senza ritardi.

Vincoli di frequenza e dimensione

La frequenza operativa dell'azionamento determina il processo di selezione. Velocità di commutazione più elevate consentono valori di induttanza inferiori, consentendo di risparmiare spazio sulla scheda e ridurre i costi. Il materiale del nucleo deve supportare la frequenza scelta senza perdite eccessive. I nuclei di ferrite funzionano bene su un'ampia gamma di frequenze e mantengono basse le perdite del nucleo durante il funzionamento in CA. I progettisti verificano che il nucleo non si saturi alla corrente di picco sotto il carico peggiore.

I vincoli dimensionali spesso determinano la scelta finale. I dispositivi domestici intelligenti racchiudono molti componenti in spazi ristretti, quindi ogni millimetro conta. Un induttore a forma di I con nucleo a barra offre un'elevata induttanza in un ingombro compatto. Questo design si adatta bene ai circuiti di azionamento del motore in cui l'area della scheda è limitata. La struttura aperta semplifica inoltre l'assemblaggio automatizzato e mantiene bassi i costi di produzione.

I progettisti dovrebbero valutare anche la resistenza CC dell'avvolgimento. Una resistenza inferiore significa meno energia sprecata sotto forma di calore e una migliore efficienza complessiva. La capacità di gestione della potenza dell'induttore deve corrispondere ai requisiti dell'azionamento. Una parte con capacità di alimentazione insufficiente si surriscalderà e si guasterà prematuramente.

Gujing fornisce supporto tecnico per la selezione dei componenti, l'analisi delle applicazioni, lo sviluppo di prototipi e la produzione di massa. La gamma di prodotti dell'azienda comprende le serie DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X, insieme alle serie DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, e serie DLGBX. Questi induttori offrono induttanza stabile, bassa resistenza CC e gestione affidabile della corrente. I progettisti possono richiedere campioni e testarli in condizioni operative reali prima di impegnarsi nella specifica finale.

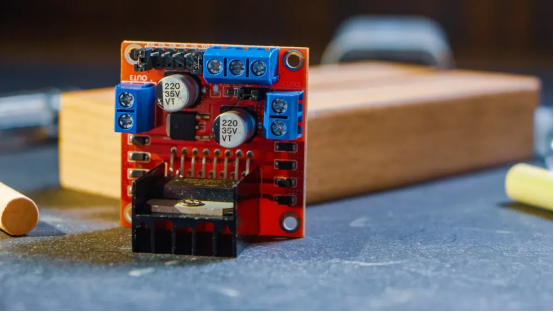

Suggerimenti per l'integrazione per i conducenti di motori

Posizionamento e schermatura

Posizionare l' induttore a forma di I vicino all'uscita del driver del motore. Brevi tratti tra l'induttore e il driver riducono le interferenze irradiate. Un flusso di corrente adeguato richiede un accurato instradamento della traccia. La struttura a tondino aperto crea un campo che si estende oltre il corpo. Orientare l'asse centrale lontano dai percorsi sensibili del segnale. Il layout del circuito stampato dovrebbe includere un piano di terra sotto l'induttore. La tecnologia di avvolgimento di precisione Gujing garantisce valori parassiti costanti tra i lotti.

Il campo magnetico degli induttori può interferire con i sensori vicini. Gli induttori posizionati correttamente riducono l'accoppiamento del rumore in tracce. Tenere i componenti lontani dalle antenne e dai sensori ad effetto Hall. Un getto di rame messo a terra fornisce una schermatura aggiuntiva. La resistenza CC dell'avvolgimento influisce sul posizionamento. Una resistenza inferiore genera meno calore. Gujing utilizza materiali del nucleo magnetico ottimizzati che mantengono basse le perdite del nucleo. Ciò riduce il calore irradiato dall'induttore. Il rigoroso controllo di qualità e la completa tracciabilità garantiscono che ogni parte soddisfi le specifiche.

Compatibilità dei conducenti

Abbina l'induttore al circuito integrato del driver del motore. L'induttanza nominale deve essere allineata alla frequenza di commutazione del driver e ai filtri di uscita. Una mancata corrispondenza produce un'ondulazione eccessiva. La corrente di saturazione deve superare l'uscita di picco del driver. La valutazione attuale del componente deve corrispondere ai requisiti del conducente. La resistenza dell'avvolgimento influisce sulla perdita di potenza e sull'efficienza energetica complessiva. La produzione automatizzata Gujing mantiene tolleranze strette sui valori di induttanza. La tracciabilità garantisce che ogni lotto corrisponda alla scheda tecnica.

La frequenza operativa del driver vincola il materiale del nucleo. I nuclei di ferrite di Gujing supportano la gamma di frequenza nei circuiti di azionamento del motore. Il nucleo non deve saturarsi durante i transitori di corrente di picco. La saturazione riduce l'induttanza e innesca condizioni di guasto. L'ispezione di qualità Gujing verifica le prestazioni principali in condizioni estreme. La produzione automatizzata riduce la variazione. Gli ingegneri contano su un comportamento coerente tra le unità per induttori e altri componenti. L'impronta del componente deve corrispondere al layout. Gli induttori Gujing sono disponibili in più serie per diversi requisiti di montaggio. L'uscita di tensione stabile dipende dalla corretta selezione dell'induttore. Le applicazioni a tensione più elevata richiedono core con soglie di saturazione più elevate. L'erogazione di potenza rimane costante.
Gli induttori a forma di I offrono chiari vantaggi nei circuiti di azionamento dei motori domestici intelligenti. Sopprimono il rumore, uniformano il flusso di corrente e aumentano l'efficienza energetica. Queste parti aiutano i progettisti a realizzare dispositivi domestici intelligenti compatti, affidabili e convenienti. L'induttore immagazzina energia e la rilascia per stabilizzare la tensione durante la commutazione. Un induttore ben scelto limita inoltre il calore e prolunga la durata del circuito. Gli ingegneri dovrebbero applicare le linee guida di selezione e integrazione di questo articolo. L'adattamento di induttanza, corrente nominale e frequenza al driver garantisce prestazioni stabili. Il posizionamento e la schermatura corretti riducono le interferenze. Questi passaggi aiutano qualsiasi progettista a ottimizzare i circuiti di azionamento del motore per i moderni prodotti di casa intelligente.

Domande frequenti

Cosa fa effettivamente un induttore a forma di I in un circuito di azionamento di un motore?

Immagazzina energia in un campo magnetico e la rilascia in corrente regolare. La parte impedisce inoltre al rumore ad alta frequenza di raggiungere altri componenti. Questa azione di filtraggio mantiene pulita la linea elettrica. Il risultato è un movimento del motore più stabile e minori interferenze elettriche.

Come fa un progettista a scegliere il giusto valore di induttanza?

La frequenza di commutazione e il livello di ondulazione accettabile stabiliscono l'obiettivo. Un valore più alto filtra meglio ma reagisce più lentamente ai cambiamenti di carico. Un valore più basso risponde più velocemente e supera più ondulazioni. Gli ingegneri bilanciano questi compromessi per ciascun progetto di azionamento.

Gujing può fornire induttori personalizzati per un progetto specifico?

SÌ. Gujing offre la personalizzazione per valori di induttanza, dimensioni del contenitore, valori di corrente e design specifici dell'applicazione unici. Gli ingegneri supportano i progetti dalla selezione dei materiali alla produzione di prototipi e alla produzione di massa. L'azienda è in possesso delle certificazioni IATF 16949 e ISO 9001.

Quali serie di prodotti sono adatte agli azionamenti per motori Smart Home?

Le serie DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X soddisfano molte esigenze. Le serie DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 e DLGBX soddisfano ulteriori requisiti di dimensioni e prestazioni. Queste parti servono alimentatori a commutazione, convertitori DC-DC, motori elettrici ed elettrodomestici.

Perché la corrente di saturazione è più importante della corrente nominale?

La corrente nominale definisce il funzionamento continuo. La corrente di saturazione segna il punto in cui il nucleo perde induttanza. Il suo superamento provoca un forte calo delle prestazioni e possibili danni. Una progettazione sicura mantiene la corrente di picco ben al di sotto di tale soglia.
