Perché gli induttori compatibili sono sempre importanti per il filtraggio EMI

 Gli induttori compatibili svolgono un ruolo cruciale nel filtraggio delle emissioni elettromagnetiche modellando il comportamento del circuito e supportando la conformità normativa. Studi recenti mostrano che i materiali del nucleo dell'induttore e le scelte di progettazione influenzano direttamente l'efficienza energetica e l'integrità del segnale nei circuiti moderni.

· I nuclei in ferrite e polvere di ferro contribuiscono a mantenere l'efficienza e a ridurre le perdite.

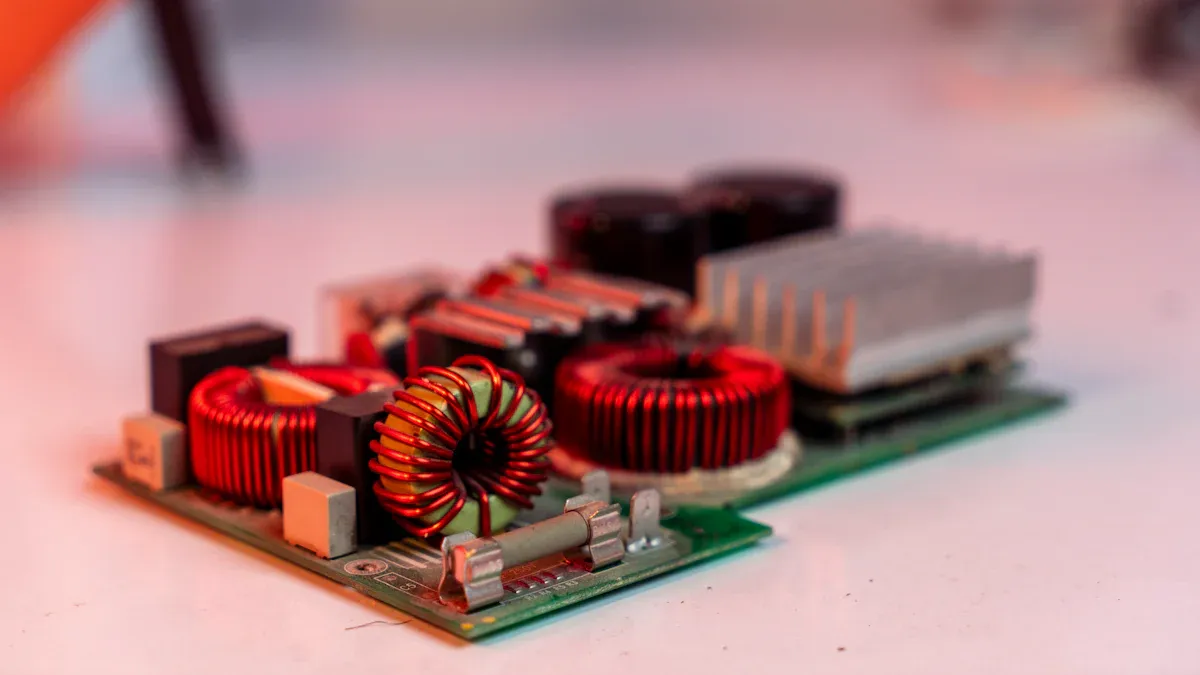

· I design toroidali e basati su bobina migliorano le prestazioni in ambienti ad alta frequenza, rafforzando la soppressione delle emissioni elettromagnetiche.
·  La scelta degli induttori giusti garantisce che i circuiti funzionino in modo affidabile e soddisfino standard rigorosi.

Quali sono gli induttori compatibili nel filtraggio EMI

Definizione della compatibilità per i filtri EMI

Gli induttori compatibili costituiscono la spina dorsale di filtri emi efficaci. Questi componenti devono soddisfare i requisiti elettrici e meccanici del circuito per garantire una soppressione affidabile delle interferenze. Compatibilità significa molto più del semplice inserimento in un circuito. Implica l'allineamento delle caratteristiche dell'induttore con le esigenze specifiche del filtraggio emi, come l'intervallo di frequenza target, la gestione della corrente e l'integrazione con altri componenti del filtro.

I produttori specificano la compatibilità per gli induttori utilizzati nei filtri emi considerando diversi fattori importanti:

· Il valore dell'induttanza deve essere allineato con la banda di frequenza del rumore target per garantire un'impedenza efficace.

· I valori di corrente, inclusi sia la saturazione che l'RMS, sono cruciali per prevenire la saturazione del nucleo e gestire l'aumento termico.

· La resistenza CC influisce sull'efficienza e sulla generazione di calore nella fase di filtro.

· La frequenza di auto-risonanza dovrebbe superare la frequenza di rumore più alta per mantenere il comportamento induttivo.

· Le dimensioni del contenitore, lo stile di montaggio e l'efficacia della schermatura influiscono sia sulle prestazioni elettriche che sull'integrazione meccanica.

Nota: gli ingegneri devono sempre verificare che la frequenza di risonanza automatica dell'induttore sia al di sopra della frequenza più alta interessata. Ciò garantisce che il filtro continui a bloccare l'interferenza anziché lasciarla passare.

Gli induttori compatibili devono inoltre funzionare perfettamente con i condensatori di filtro. Questa partnership aiuta a creare un filtro passa-basso o di modo comune che blocca le interferenze indesiderate consentendo al tempo stesso il passaggio dei segnali desiderati. Nelle applicazioni di alimentazione, l'induttore giusto previene le emissioni elettromagnetiche irradiate e garantisce la conformità agli standard normativi.

Parametri chiave per la soppressione EMI

Le prestazioni dei filtri EMI dipendono da diversi parametri elettrici chiave. Ciascun parametro influenza la capacità del filtro di bloccare le interferenze e di mantenere l'integrità del segnale.

· L'induttanza influisce sulla capacità di accumulo di energia dell'induttore e determina la capacità del filtro di sopprimere il rumore.

· Il fattore qualità (Q) indica l'efficienza. Un Q più elevato significa perdite inferiori e migliori prestazioni nei filtri emi.

· La corrente nominale determina la corrente massima che l'induttore può gestire senza surriscaldare o saturare il nucleo.

· La capacità distribuita influisce sulla stabilità. Una capacità inferiore porta a prestazioni migliori nelle applicazioni ad alta frequenza.

La tabella seguente riassume l'impatto di questi parametri sulle prestazioni del filtro EMI:

Nelle applicazioni del mondo reale, gli ingegneri selezionano induttori compatibili che soddisfano tutti questi requisiti. Considerano il tipo di interferenza, ad esempio emi condotta o irradiata, e scelgono filtri che affrontano le sfide specifiche dei loro progetti. Quando i filtri utilizzano gli induttori giusti, ottengono una soppressione affidabile delle interferenze e mantengono la conformità agli standard del settore.

Fattori critici nella scelta del giusto induttore di filtro EMI

Valore e tolleranza dell'induttanza

Il valore dell'induttanza è un fattore primario nei filtri EMI. Determina l'impedenza a diverse frequenze, che influisce direttamente sulla capacità del filtro di ridurre il rumore indesiderato. Valori di induttanza più elevati migliorano la soppressione a frequenze elevate. Valori inferiori potrebbero richiedere una capacità aggiuntiva per ottenere il livello di filtraggio desiderato. Gli ingegneri devono selezionare induttori con valori di induttanza precisi per soddisfare i requisiti dei loro circuiti.

Anche la variazione della tolleranza gioca un ruolo significativo nelle prestazioni del filtro EMI. Piccoli disadattamenti possono aumentare la perdita di inserzione e causare ondulazioni nella banda passante. Nei filtri di ordine superiore sono necessarie tolleranze strette per mantenere le prestazioni. Disadattamenti di impedenza possono creare riflessioni che degradano la qualità del segnale. Una sintonizzazione precisa diventa fondamentale per evitare ondulazioni e garantire una soppressione affidabile delle interferenze.

Valutazione attuale e saturazione

La corrente nominale definisce la corrente massima che un induttore può gestire senza surriscaldarsi o saturarsi. I filtri EMI devono utilizzare induttori con valori nominali che corrispondono o superano la corrente di ingresso massima. Ciò impedisce guasti dovuti a condizioni di sovracorrente. La tabella seguente mostra come la corrente nominale influisce sulla selezione del filtro in diverse applicazioni:

La saturazione del nucleo presenta diversi rischi nei filtri EMI. Quando si verifica la saturazione, l'induttanza collassa, provocando un aumento dell'ondulazione di corrente e un guasto del filtro. I rischi di fuga termica sorgono con l’aumento delle perdite, causando temperature più elevate e una saturazione anticipata. Le forme d'onda di uscita distorte influiscono sulla stabilità delle forme attuali. Il comportamento magnetico non lineare aumenta le interferenze, complicando il rispetto di limiti rigorosi.

Materiale principale e perdite

La scelta del materiale del nucleo influenza le perdite e la soppressione delle interferenze elettromagnetiche. I nuclei di ferrite offrono soluzioni economicamente vantaggiose per frequenze da 150 kHz a 30 MHz. I nuclei nanocristallini forniscono una maggiore densità del flusso di saturazione e migliori prestazioni ad alta frequenza. I nuclei metallici amorfi offrono proprietà eccellenti per applicazioni specializzate. Gli ingegneri devono scegliere materiali principali che minimizzino le perdite e soddisfino i requisiti dei loro filtri EMI.

Le perdite del nucleo influiscono sulla soppressione EMI e sull'efficienza del circuito. Gli induttori stampati contengono flusso magnetico, riducendo al minimo le perdite e prevenendo interferenze con i circuiti sensibili. La bassa resistenza CC comporta un minor spreco di energia sotto forma di calore, migliorando l'efficienza complessiva. La schermatura magnetica superiore riduce le interferenze elettromagnetiche nei PCB densamente imballati.

Risposta in frequenza e impedenza

Le caratteristiche della risposta in frequenza sono essenziali per i filtri EMI nelle applicazioni RF e di potenza. Gli ingegneri devono considerare il valore dell'induttanza, il fattore Q, la frequenza di auto-risonanza, la resistenza CC, la corrente nominale, la tolleranza, la capacità parassita e le dimensioni del contenitore. Queste specifiche determinano l'efficacia con cui il filtro sopprime le interferenze e mantiene l'integrità del segnale.

L'adattamento dell'impedenza tra induttori e condensatori è fondamentale per le prestazioni del filtro. Impedenze non corrispondenti possono ridurre significativamente l'efficacia del filtro. Gli ingegneri devono garantire il corretto adattamento dell'impedenza durante la progettazione e l'installazione dei filtri EMI. Questa pratica aiuta a bloccare le interferenze e a mantenere la qualità del segnale.

· L'adattamento dell'impedenza è fondamentale per le prestazioni del filtro.

· Impedenze non corrispondenti possono portare a una significativa riduzione dell'efficacia del filtro.

· È necessario garantire un corretto adattamento dell'impedenza durante la progettazione e l'installazione dei filtri di impedenza.

Dimensioni, montaggio ed efficienza

Le dimensioni e i vincoli di montaggio influiscono sulla selezione degli induttori compatibili nei design compatti. Gli ingegneri devono scegliere metodi di montaggio che si adattino ai requisiti dei filtri e delle applicazioni EMI. La tabella seguente descrive i metodi di montaggio comuni e i loro usi:

Induttori efficienti e di alta qualità supportano design moderni e compatti ed efficienza energetica. Gli induttori di potenza sono essenziali per una trasmissione efficiente dell'energia, riducendo al minimo la perdita di energia durante il trasferimento di energia elettrica. La selezione di induttori di potenza di alta qualità può portare a riduzioni significative dei costi operativi per le aziende. Gli induttori efficienti riducono al minimo la perdita di energia durante il funzionamento, il che è essenziale per mantenere l'efficienza in varie applicazioni. Nei veicoli elettrici, induttori di potenza efficienti possono ridurre significativamente la perdita di energia, estendendo così l’autonomia. Negli smartphone contribuiscono a prolungare la durata della batteria e a ridurre la generazione di calore. Gli induttori con nucleo in ferrite gestiscono l'energia elettrica immagazzinandola e rilasciandola in modo efficiente, riducendo al minimo le perdite. L'elevata permeabilità magnetica dei nuclei di ferrite è fondamentale per garantire un funzionamento regolare nelle applicazioni ad alta frequenza.

Gli ingegneri devono selezionare induttori compatibili che soddisfino i requisiti dei filtri EMI, supportino l'adattamento dell'impedenza e si adattino alle dimensioni e ai vincoli di montaggio dei loro progetti. Queste scelte garantiscono una soppressione affidabile delle interferenze, il rispetto degli standard e un funzionamento efficiente nei dispositivi moderni.

Guida passo passo alla scelta del filtro EMI giusto

Identificare i requisiti EMI e di conformità

Ingegneri e hobbisti devono iniziare comprendendo i requisiti di filtraggio per i loro progetti. Gli standard normativi stabiliscono la linea di base per livelli di interferenza accettabili. Il processo di identificazione di tali requisiti prevede diversi passaggi:

1. Condurre test di pre-conformità per individuare tempestivamente potenziali problemi EMI.

2. Sviluppare un piano di test che delinei standard, apparecchiature e criteri di accettazione.

3. Preparare il prodotto nella modalità operativa prevista.

4. Configurare l'attrezzatura di prova e il prodotto secondo il piano.

5. Eseguire test, monitorare i risultati e registrare eventuali anomalie.

6. Analizzare i dati dei test per confermare la conformità.

7. Generare un rapporto che dettaglia procedure e risultati.

8. Implementare azioni correttive in caso di guasti.

9. Ripetere il test dopo aver apportato le correzioni.

Analizzare le esigenze del circuito e del sistema

Prima di scegliere il filtro EMI giusto, gli ingegneri devono analizzare le caratteristiche del circuito e del sistema. I fattori chiave includono:

· Tipi di rumore, come interferenze di modo comune e di modo differenziale.

· Gamme di frequenza di funzionamento.

· Valutazioni attuali per l'applicazione.

· Prestazioni termiche sotto carico.

· Requisiti specifici dell'applicazione, inclusi standard di sicurezza e limiti di corrente di dispersione.

Anche la scelta del materiale di base corretto è importante. La ferrite è adatta alla maggior parte delle applicazioni da 150 kHz a 30 MHz. I nuclei nanocristallini offrono una maggiore densità del flusso di saturazione e migliori prestazioni ad alta frequenza. I nuclei metallici amorfi forniscono proprietà eccellenti per requisiti di filtraggio specializzati.

Abbina le specifiche dell'induttore all'applicazione

L'adattamento delle specifiche dell'induttore all'applicazione garantisce un'efficace soppressione delle interferenze. La tabella seguente evidenzia l'impatto delle diverse specifiche sul filtraggio emi:

La scelta del giusto filtro emi nelle prime fasi del ciclo di progettazione previene costose revisioni. Gli ingegneri devono considerare la frequenza operativa, i livelli di corrente e la configurazione dei filtri emi passivi. Il mancato allineamento delle specifiche con le esigenze dell'applicazione può comportare una soppressione del rumore inadeguata e un aumento della caduta di tensione.

Valutare i dati e la qualità del produttore

L'esame dei dati del produttore aiuta a confermare che gli induttori soddisfano i requisiti di filtraggio. I criteri importanti includono:

Gli induttori di alta qualità migliorano l'affidabilità dei filtri EMI nelle applicazioni più impegnative.

Testare e convalidare la selezione dell'induttore

Test e validazioni confermano che i filtri emi scelti soddisfano tutti i requisiti. Le migliori pratiche includono:

1. Identificare le fonti di rumore e le loro gamme di frequenza.

2. Selezionare componenti di alta qualità con specifiche adeguate.

3. Posizionare i filtri vicino alle fonti di rumore per ridurre al minimo l'emi irradiata.

4. Ridurre al minimo gli effetti parassiti utilizzando tracce PCB corte e dirette.

5. Utilizzare la schermatura per ridurre ulteriormente le interferenze.

6. Testare le prestazioni del filtro con analizzatori di spettro e analizzatori di rete.

7. Regolare la configurazione secondo necessità per un filtraggio ottimale.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

L'utilizzo di induttori generici o incompatibili nei filtri emi spesso porta a un filtraggio insufficiente e a un aumento delle interferenze. I filtri progettati senza considerare le esigenze specifiche dell'applicazione potrebbero non avere un adeguato isolamento tra i circuiti. Trascurare gli effetti della corrente di spunto, i picchi di tensione o la necessità di protezione ESD può compromettere le prestazioni dei filtri. Gli ingegneri dovrebbero evitare di selezionare i filtri basandosi solo sulle dimensioni o sul costo. Dovrebbero invece scegliere filtri adattati ai requisiti specifici delle loro applicazioni per garantire una soppressione affidabile delle interferenze.

Suggerimento: un'attenta revisione degli errori comuni può aiutare gli ingegneri a evitare costosi errori di progettazione e ottenere una solida soppressione delle emissioni elettromagnetiche.

Gli errori più comuni nella selezione del filtro emi includono:

1. Filtraggio insufficiente

2. Mancanza di isolamento tra i circuiti

3. Trascurare gli effetti della corrente di spunto

4. Ignorare i picchi di tensione

5. Non utilizzare diodi di protezione ESD

6. Scelta dell'induttanza sbagliata per l'applicazione

7. Ignorare gli attuali margini di rating

8. Affacciato su DCR

9. Selezione basata solo sulla dimensione

Impatto nel mondo reale degli induttori compatibili e incompatibili

Successo dei filtri EMI negli alimentatori

I casi di studio rivelano come gli induttori compatibili trasformano i filtri emi nelle applicazioni di alimentazione. Gli ingegneri spesso selezionano induttori che soddisfano i requisiti elettrici e meccanici dei loro filtri. Questa attenta selezione porta a una soppressione affidabile delle interferenze e a una migliore conformità. Il filtro EMI per alimentatori DOREXS ne è un chiaro esempio. Gli ingegneri hanno osservato un miglioramento dell'affidabilità e delle prestazioni dopo l'integrazione di induttori compatibili. Questi filtri hanno mantenuto un funzionamento stabile e hanno soddisfatto gli standard normativi. Le applicazioni del mondo reale mostrano che la progettazione di filtri robusti guida gli ingegneri verso soluzioni efficaci.

· Gli induttori compatibili migliorano l'affidabilità del filtro.

· I filtri raggiungono i livelli di prestazione desiderati nelle applicazioni di alimentazione.

· Gli ingegneri sviluppano soluzioni conformi imparando da casi di studio di successo.

Guasto del filtro dovuto a induttori incompatibili

Induttori incompatibili spesso causano guasti ai filtri nelle applicazioni di filtri EMI. A volte gli ingegneri trascurano parametri chiave, come il valore dell'induttanza o la corrente nominale. I filtri possono consentire il passaggio delle interferenze, causando problemi di rumore e non conformità alle normative. Un caso riguardava un filtro di alimentazione che utilizzava un induttore generico. Il filtro non è riuscito a bloccare le interferenze, determinando un funzionamento instabile e un aumento del rumore. Gli ingegneri hanno sostituito l'induttore con un modello compatibile, che ha ripristinato il filtraggio e la conformità adeguati.

Lezioni dalle applicazioni sul campo

Le applicazioni sul campo insegnano agli ingegneri lezioni preziose sui filtri EMI. Gli ingegneri apprendono che gli induttori compatibili svolgono un ruolo fondamentale nel bloccare le interferenze e nel mantenere l'integrità del segnale. I filtri devono soddisfare le esigenze delle loro applicazioni per garantire un funzionamento affidabile. Gli ingegneri che analizzano i fallimenti e i successi del mondo reale sviluppano progetti di filtri migliori. Evitano errori comuni e selezionano induttori che supportano un filtraggio robusto.

Suggerimento: gli ingegneri dovrebbero sempre rivedere casi di studio e dati sul campo prima di selezionare gli induttori per i filtri emi. Questa pratica aiuta a prevenire le interferenze e garantisce la conformità nelle applicazioni più impegnative.

Induttori compatibilirimangono essenziali per un efficace filtraggio EMI e la conformità normativa. Gli ingegneri che seguono un processo di selezione strutturato ottengono efficienza energetica, integrità del segnale e soppressione affidabile delle EMI.

· Esaminare i requisiti del circuito

· Corrispondenza alle specifiche dell'induttore

· Convalidare con i dati del produttore

L'applicazione di questi passaggi aiuta gli ingegneri a creare filtri robusti ed evitare errori comuni. Una soppressione affidabile delle EMI inizia con un'attenta selezione dei componenti.

Domande frequenti

Cosa rende un induttore compatibile per il filtraggio EMI?

Un induttore diventa compatibile quando le sue proprietà elettriche e meccaniche corrispondono alle esigenze del circuito. Gli ingegneri controllano l'induttanza, la corrente nominale, il materiale del nucleo e la risposta in frequenza per garantire una soppressione EMI affidabile.

In che modo il tipo di induttore influisce sulle prestazioni del filtro EMI?

Diversi tipi di induttori, come il chip toroidale o multistrato, offrono vantaggi unici. Gli induttori toroidali riducono le perdite e supportano il filtraggio ad alta frequenza. Gli induttori in chip multistrato si adattano a design compatti e forniscono prestazioni stabili.

Perché gli ingegneri devono abbinare gli induttori ai condensatori nei filtri EMI?

L'abbinamento degli induttori con i condensatori crea filtri efficaci. Questo accoppiamento blocca le interferenze indesiderate e consente il passaggio dei segnali desiderati. Gli ingegneri ottengono una soppressione ottimale selezionando componenti che si completano a vicenda.

L'utilizzo di un induttore generico può causare il guasto del filtro EMI?

SÌ. Gli induttori generici potrebbero non avere valori nominali adeguati o materiali di base adeguati. Spesso non riescono a bloccare le interferenze, portando a operazioni instabili e problemi normativi.

Qual è il ruolo del materiale centrale nella soppressione delle EMI?

Il materiale del nucleo determina la perdita e la risposta in frequenza. I nuclei di ferrite sono adatti alla maggior parte dei filtri EMI. I metalli nanocristallini e amorfi gestiscono frequenze più elevate e riducono le perdite. Gli ingegneri selezionano i materiali principali in base alle esigenze applicative.
