Perché l'elettronica di potenza utilizza induttori con nucleo a barra personalizzato per applicazioni a percorso magnetico aperto

La moderna elettronica di potenza spesso richiede induttori che possano rimanere stabili quando la corrente cambia bruscamente. In queste condizioni, la geometria del nucleo magnetico diventa importante tanto quanto l'induttanza e la corrente nominale.

Un induttore con nucleo a barra personalizzato utilizza un percorso magnetico aperto anziché un circuito magnetico completamente chiuso. Invece di mantenere la maggior parte del flusso all’interno di un nucleo chiuso, il campo magnetico si estende attraverso l’aria circostante. La conseguente maggiore riluttanza magnetica può aiutare a ridurre il rischio di saturazione improvvisa durante il funzionamento ad alta corrente.

Ciò rende utili i progetti di percorsi magnetici aperti negli alimentatori, nei convertitori CC-CC, nei circuiti di controllo dei motori e in altre applicazioni in cui è necessario considerare i picchi di corrente, le condizioni termiche e lo spazio di installazione disponibile.

Regolando le dimensioni del nucleo, la struttura dell'avvolgimento, le dimensioni del filo e il materiale magnetico, gli ingegneri possono sviluppare un induttore che soddisfi meglio i requisiti elettrici e meccanici di un'applicazione specifica.

Fisica del percorso magnetico aperto nei nuclei degli induttori

Un induttore converte l'energia elettrica in energia magnetica quando la corrente passa attraverso il suo avvolgimento. Il materiale del nucleo fornisce un percorso per il flusso magnetico e influenza fortemente l'induttanza, il comportamento di saturazione e l'accumulo di energia.

La ferrite offre una permeabilità molto più elevata rispetto all'aria, consentendo al flusso magnetico di concentrarsi all'interno del nucleo. Tuttavia, quando il circuito magnetico comprende un percorso d'aria sostanziale, la riluttanza totale aumenta. Ciò cambia il modo in cui il componente risponde all'aumentare della corrente.

Riluttanza e saturazione morbida

Una struttura magnetica chiusa, come un nucleo toroidale, fornisce un percorso a bassa riluttanza per il flusso magnetico. Ciò è utile quando è richiesta un'elevata densità di induttanza, ma il nucleo può avvicinarsi alla saturazione in tempi relativamente brevi all'aumentare della corrente.

Un percorso magnetico aperto introduce ulteriore riluttanza nel circuito magnetico. Poiché l'aria ha una permeabilità molto inferiore rispetto alla ferrite, la porzione d'aria limita la densità di flusso complessiva che si sviluppa all'interno del materiale magnetico.

Di conseguenza, l'induttanza generalmente diminuisce in modo più graduale con l'aumentare della corrente. Questo comportamento è comunemente descritto come saturazione morbida .

Per i circuiti di potenza esposti a picchi di corrente di breve durata, una riduzione graduale dell'induttanza può essere preferibile ad un cambiamento brusco. Fornisce al circuito una risposta più prevedibile durante i sovraccarichi e i transitori di commutazione.

Immagazzinamento di energia sotto polarizzazione DC

L'accumulo di energia è un'altra considerazione importante quando si seleziona un induttore per la conversione di potenza.

Un componente magnetico deve mantenere un'induttanza sufficiente mentre trasporta la corrente CC prevista. Se il nucleo entra in una profonda saturazione, l'induttanza può diminuire in modo significativo, influenzando la corrente di ripple e il comportamento generale del convertitore.

Con un percorso magnetico aperto, una porzione maggiore dell'energia magnetica può essere associata alla regione dell'aria circostante. Poiché l'aria non si satura allo stesso modo di un materiale ferromagnetico, la struttura può fornire un'utile tolleranza alla polarizzazione CC.

Questa caratteristica rende opportuno prendere in considerazione le configurazioni open-core per alimentatori ad alta corrente, controller di motori, circuiti di filtraggio e altre applicazioni in cui la corrente operativa varia sostanzialmente.

Il compromesso è che una struttura aperta consente a un maggiore flusso magnetico di estendersi all'esterno del componente. Pertanto, le prestazioni elettriche e la compatibilità elettromagnetica devono essere valutate insieme durante la progettazione del circuito.

Design personalizzato dell'induttore con nucleo ad asta

Il vantaggio principale di un design personalizzato del nucleo dell'asta è la flessibilità.

Invece di selezionare un componente standard e adattare il circuito attorno ad esso, gli ingegneri possono adattare la struttura fisica dell'induttore in base ai requisiti effettivi dell'applicazione.

La lunghezza del nucleo, il diametro, il materiale, l'area di avvolgimento, la dimensione del filo e il numero di spire influenzano tutti le caratteristiche elettriche finali.

Un nucleo più lungo o di diametro maggiore può fornire ulteriore spazio di avvolgimento e modificare il percorso magnetico effettivo. Una struttura più piccola può contribuire a ridurre l’ingombro, ma può porre limiti maggiori alla gestione della corrente e alla dissipazione termica.

La giusta combinazione dipende dall'induttanza target, dalla corrente operativa, dalla frequenza di commutazione, dall'intervallo di temperatura e dallo spazio di installazione disponibile.

Proporzioni e ottimizzazione dell'avvolgimento

Il rapporto tra lunghezza e diametro del nucleo influisce sulla distribuzione del campo magnetico attorno al componente. Gli ingegneri possono utilizzare questa relazione per bilanciare induttanza, caratteristiche di saturazione e dimensioni fisiche.

Il design dell'avvolgimento è altrettanto importante.

Per le applicazioni ad alta corrente, il filo di rame più spesso può ridurre la resistenza CC e le perdite di conduzione associate. Il filo piatto può essere preso in considerazione anche quando è necessaria una sezione trasversale del conduttore maggiore all'interno di un'area di avvolgimento limitata.

La spaziatura delle spire influisce sia sull'isolamento elettrico che sul comportamento alle alte frequenze. Un avvolgimento eccessivamente stretto può aumentare gli effetti parassiti, mentre una spaziatura eccessiva può aumentare la dimensione complessiva del componente.

Una struttura di avvolgimento personalizzata deve quindi bilanciare diversi fattori anziché limitarsi a massimizzare il numero di spire.

Per le applicazioni di commutazione, gli ingegneri possono anche valutare la resistenza CA, l'effetto pelle, le perdite di prossimità e l'aumento di temperatura. Questi fattori diventano sempre più importanti con l’aumentare della frequenza operativa.

Considerazioni sulla gestione termica e sulle emissioni EMI

Le prestazioni termiche sono spesso uno dei motivi per cui gli ingegneri considerano una struttura a nucleo aperto.

Un induttore con nucleo cilindrico espone una porzione relativamente ampia della sua superficie all'aria circostante. Con un flusso d'aria sufficiente, il calore generato dall'avvolgimento e dal nucleo può essere trasferito all'ambiente senza fare affidamento interamente sul PCB.

La temperatura operativa inferiore aiuta a mantenere caratteristiche elettriche più stabili durante i cicli operativi lunghi.

Tuttavia, il percorso magnetico aperto crea anche un'importante considerazione progettuale: il flusso magnetico disperso .

A differenza degli induttori schermati, un componente a nucleo aperto consente a parte del suo campo magnetico di estendersi nell'area circostante. Se l'induttore è posizionato troppo vicino a tracce di segnale sensibili, sensori, linee di comunicazione o circuiti di feedback, potrebbe verificarsi un accoppiamento magnetico indesiderato.

Il layout del PCB diventa quindi parte del processo di progettazione dell'induttore.

Gli ingegneri possono ridurre le interferenze:

· Mantenere le tracce di segnale sensibili lontane dalla regione del campo magnetico

· Posizionamento del componente con un orientamento appropriato

· Riduzione al minimo delle aree del circuito ad alta corrente

· Fornire spazio fisico sufficiente

· Utilizzando schermature localizzate ove necessario

· Separazione delle sezioni di potenza e controllo del PCB

L'obiettivo non è necessariamente eliminare tutto il flusso magnetico esterno, ma controllarne l'interazione con i circuiti vicini.

Applicazioni dell'elettronica di potenza per induttori a percorso aperto

Gli induttori a percorso magnetico aperto possono essere utilizzati in diverse applicazioni in cui la stabilità della corrente e le caratteristiche di saturazione morbida sono più importanti della massima schermatura magnetica.

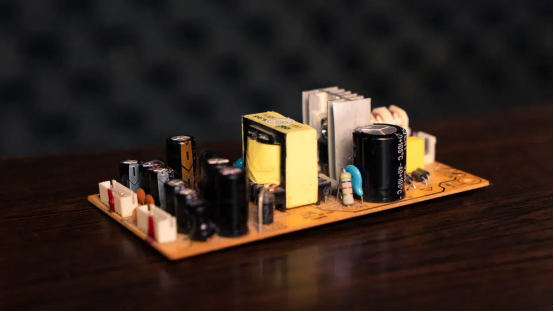

Filtraggio ad alta corrente

Gli alimentatori generano correnti di ondulazione durante l'operazione di commutazione. Un induttore posizionato nello stadio di filtraggio limita i rapidi cambiamenti di corrente e aiuta ad attenuare la forma d'onda di uscita.

A correnti di carico elevate, il mantenimento dell'induttanza utilizzabile è fondamentale. Un percorso magnetico aperto può fornire una risposta di induttanza graduale all'aumentare della corrente, rendendo il componente adatto a circuiti con condizioni di carico variabili.

Gli ingegneri possono utilizzare strutture di aste personalizzate quando un componente standard non è in grado di fornire la combinazione richiesta di induttanza, capacità di corrente e dimensioni meccaniche.

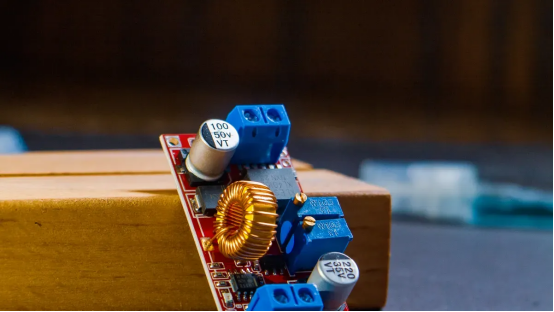

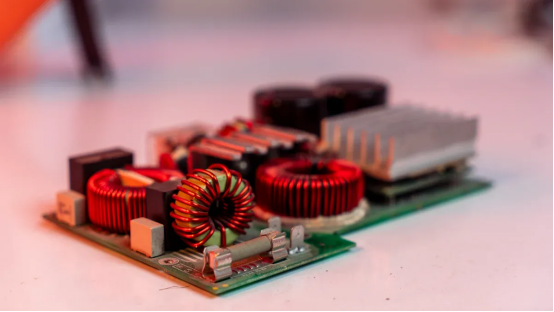

Conversione CC-CC

I convertitori buck e boost dipendono fortemente dai loro induttori.

Durante ogni ciclo di commutazione, l'induttore immagazzina e rilascia energia controllando l'ondulazione di corrente. Se il componente si satura troppo rapidamente, la corrente di ripple può aumentare notevolmente e sottoporre a ulteriore stress i dispositivi di commutazione e i condensatori.

Una struttura del nucleo ad asta adeguatamente progettata può fornire un comportamento di corrente prevedibile nell'intero intervallo operativo del convertitore.

Le dimensioni del nucleo, la resistenza dell'avvolgimento, la frequenza di commutazione e le caratteristiche di saturazione dovrebbero essere valutate insieme anziché considerare l'induttanza come unico criterio di selezione.

Circuiti di potenza automobilistici e industriali

L'elettronica automobilistica e industriale è spesso soggetta a rapidi cambiamenti di carico. Motori, attuatori, pompe e convertitori di commutazione possono tutti generare picchi di corrente di breve durata.

È possibile progettare un induttore a nucleo aperto personalizzato in base a queste condizioni operative.

Per le applicazioni automobilistiche, è necessario considerare anche i cicli di temperatura, le vibrazioni, lo spazio di installazione e l'affidabilità a lungo termine. Le apparecchiature industriali possono porre maggiore enfasi sulla corrente continua, sulle condizioni di raffreddamento e sulla robustezza meccanica.

Il componente deve quindi corrispondere all'ambiente operativo completo e non solo alle specifiche elettriche nominali.

Come selezionare un induttore con nucleo ad asta personalizzato

La selezione di un componente personalizzato dovrebbe iniziare con le condizioni effettive del circuito.

I parametri importanti includono:

Margine di corrente e di saturazione

La sola corrente nominale non fornisce informazioni sufficienti per le applicazioni ad alta corrente.

Gli ingegneri dovrebbero esaminare la curva induttanza-corrente e identificare quanta induttanza rimane al carico massimo previsto.

Per i circuiti con grandi correnti transitorie, spesso è necessario un margine aggiuntivo. Un componente che funziona bene alla corrente nominale può comportarsi in modo molto diverso durante l'avvio, sovraccarichi di breve durata o improvvisi cambiamenti di carico.

L'obiettivo è mantenere l'induttore all'interno di una regione operativa prevedibile invece di progettare direttamente al confine di saturazione.

Valutazione della frequenza e delle perdite

I valori di induttanza misurati a bassa frequenza potrebbero non rappresentare completamente il comportamento dei componenti in un convertitore a commutazione.

A frequenze più elevate, la perdita del nucleo, la resistenza dell'avvolgimento, l'effetto pelle e l'effetto di prossimità possono aumentare. Queste perdite contribuiscono all’aumento della temperatura e riducono l’efficienza complessiva del sistema.

Per questo motivo, quando possibile, gli ingegneri dovrebbero valutare il componente alla frequenza di commutazione effettiva.

È quindi possibile sviluppare un avvolgimento personalizzato per ridurre inutili perdite di rame mantenendo l'induttanza e la capacità di corrente richieste.

Perché la personalizzazione è importante nei moderni progetti di potenza

Gli induttori standard funzionano bene quando le loro specifiche elettriche e meccaniche corrispondono già all'applicazione. Tuttavia, i sistemi energetici specializzati spesso impongono diversi requisiti contemporaneamente.

Potrebbe essere necessario che un componente fornisca:

· Elevata capacità di corrente

· Comportamento di saturazione controllato

· Bassa resistenza CC

· Induttanza specifica

· Dimensioni compatte

· Migliore dissipazione del calore

· Una configurazione di avvolgimento definita

· Funzionamento stabile nonostante i cambiamenti di temperatura

Soddisfare tutti questi requisiti con un componente standard può essere difficile.

Un induttore con nucleo a barra personalizzato consente agli ingegneri di regolare la struttura magnetica e di avvolgimento attorno al circuito reale anziché compromettere la progettazione del circuito per accogliere un componente fisso.

Questo approccio può essere particolarmente utile per alimentatori industriali, convertitori DC-DC, sistemi di controllo motori, elettronica automobilistica e apparecchiature specializzate per la conversione dell'energia.

Il progetto finale dovrebbe sempre essere convalidato attraverso test elettrici, test termici e, ove pertinente, valutazione della compatibilità elettromagnetica.

Conclusione

Gli induttori a percorso magnetico aperto forniscono un diverso equilibrio tra induttanza, comportamento di saturazione, prestazioni termiche e schermatura magnetica rispetto ai design a nucleo chiuso.

Il percorso dell'aria aggiuntivo aumenta la riluttanza magnetica e può produrre una risposta di induttanza più morbida all'aumentare della corrente. Ciò rende le strutture del nucleo dell'asta utili nelle applicazioni in cui la corrente cambia rapidamente o dove è importante un comportamento prevedibile sotto polarizzazione CC.

Allo stesso tempo, la struttura aperta richiede un attento posizionamento del PCB e una considerazione EMI perché parte del campo magnetico si estende oltre il nucleo.

Per le applicazioni più impegnative, la personalizzazione offre un maggiore controllo sulle dimensioni del nucleo, sulla geometria dell'avvolgimento, sulla selezione del filo, sull'induttanza, sulla resistenza e sul comportamento termico. Un induttore con nucleo a barra personalizzato adeguatamente progettato può quindi diventare una soluzione pratica quando gli induttori standard non possono soddisfare i requisiti elettrici e meccanici di un sistema di alimentazione specializzato.

Domande frequenti

Qual è il vantaggio principale di un induttore a percorso magnetico aperto?

Il percorso magnetico aperto aumenta la riluttanza magnetica e può produrre una riduzione più graduale dell'induttanza all'aumentare della corrente. Questo comportamento è utile nei circuiti ad alta corrente con variazioni di carico significative.

Perché scegliere un induttore con nucleo a barra personalizzato anziché un componente standard?

La personalizzazione consente agli ingegneri di regolare le dimensioni del nucleo, la struttura dell'avvolgimento, il diametro del filo e l'induttanza in base ai requisiti effettivi del circuito. Ciò è utile quando le dimensioni standard dei componenti o i valori elettrici non sono adatti.

Gli induttori con nucleo cilindrico sono adatti per i convertitori DC-DC?

SÌ. Le strutture con nucleo ad asta possono essere utilizzate nei circuiti di conversione CC-CC in cui l'ondulazione di corrente, il comportamento di saturazione, le prestazioni termiche e le dimensioni fisiche sono attentamente abbinati al progetto del convertitore.

Gli induttori open-core creano problemi EMI?

Possono produrre più flusso magnetico esterno rispetto alle strutture schermate. Il corretto orientamento dei componenti, la spaziatura del PCB, il controllo del circuito di corrente e la schermatura locale possono aiutare a ridurre l'accoppiamento magnetico indesiderato.

Cosa dovrebbero controllare gli ingegneri prima di selezionare un induttore con nucleo a barra?

I fattori chiave includono induttanza, corrente di saturazione, resistenza CC, frequenza operativa, materiale del nucleo, intervallo di temperatura, dimensioni fisiche e ambiente magnetico attorno al componente.
