Come controllare la corrente di saturazione e il calore negli induttori a forma di I

Gli ingegneri controllano la corrente di saturazione e il calore negli induttori a forma di I attraverso quattro leve: materiale del nucleo, geometria e intervallo del nucleo, progettazione dell'avvolgimento e condizioni termiche o operative. La misurazione quindi conferma il margine di progettazione.

I nuclei a forma di I hanno un percorso magnetico aperto. Si saturano prima rispetto ai nuclei con gap o toroidali, quindi i progettisti devono creare un margine fin dall'inizio.

Un ordine decisionale pratico mantiene il lavoro concentrato. Scegli prima il materiale, poi la dimensione, poi le spire, poi il filo, poi il flusso d'aria e infine verifica il risultato. Questa sequenza è adatta agli induttori di potenza in qualsiasi convertitore cc-cc o circuito simile. Ogni scelta influisce sull'induttanza e sulla perdita, quindi i passaggi appartengono insieme.

Fondamenti di saturazione e calore

Corrente di saturazione e corrente nominale

Un induttore deve sempre funzionare al di sotto di due limiti separati. La corrente nominale è il livello al quale la parte soddisfa i suoi limiti termici. La corrente di saturazione segna il punto in cui il nucleo non può più immagazzinare l'energia necessaria. Questi sono vincoli indipendenti. Una parte può surriscaldarsi mentre è ancora al di sotto della saturazione oppure può saturarsi mentre è ancora al di sotto della sua classificazione termica. Entrambi i controlli sono obbligatori.

"Quando l'induttore entra in saturazione, può immagazzinare meno energia e la corrente di ondulazione aumenta, il che significa che l'efficienza sarà ridotta."

Non esiste un margine percentuale universale fisso di cui la corrente di saturazione nominale deve superare la corrente di picco prevista. Il margine destro dipende dal comportamento del limite di corrente, dalle correnti transitorie e di avvio, dalle tolleranze dei componenti, dagli effetti della temperatura e dalla forma della caratteristica di sovrapposizione CC. I progettisti dovrebbero dimensionare il margine rispetto alla peggiore condizione attuale credibile.

Sorgenti di calore negli induttori a forma di I

Il calore proviene da due famiglie in perdita. Le perdite del nucleo includono l'isteresi statica, le correnti parassite classiche e gli effetti dinamici residui. La perdita di rame si divide in un termine CC dalla corrente CC e un termine CA da ondulazione, effetto pelle, effetto di prossimità e campi marginali attorno allo spazio vuoto. La terminazione e i conduttori vicini aggiungono resistenza di contatto e correnti indotte.

L'ottimizzazione dovrebbe mirare alla dissipazione totale e alla temperatura dei punti caldi piuttosto che forzare la perdita del nucleo e la perdita dell'avvolgimento (rame) a essere uguali; non esiste un requisito universale affinché i due corrispondano.

Questo collegamento è importante perché il calore e la saturazione magnetica non sono problemi separati. Un progettista che osserva come cambia l'induttanza in relazione alla corrente continua può prevedere insieme la corrente nominale di sovrapposizione CC e la corrente nominale di aumento della temperatura. Mantenere la corrente di picco al di sotto del livello di saturazione protegge l’accumulo di energia. Mantenere la corrente RMS entro la corrente nominale di aumento della temperatura protegge l'avvolgimento. La caratteristica di sovrapposizione DC lega entrambi i comportamenti a una curva, quindi una misurazione informa entrambe le decisioni.

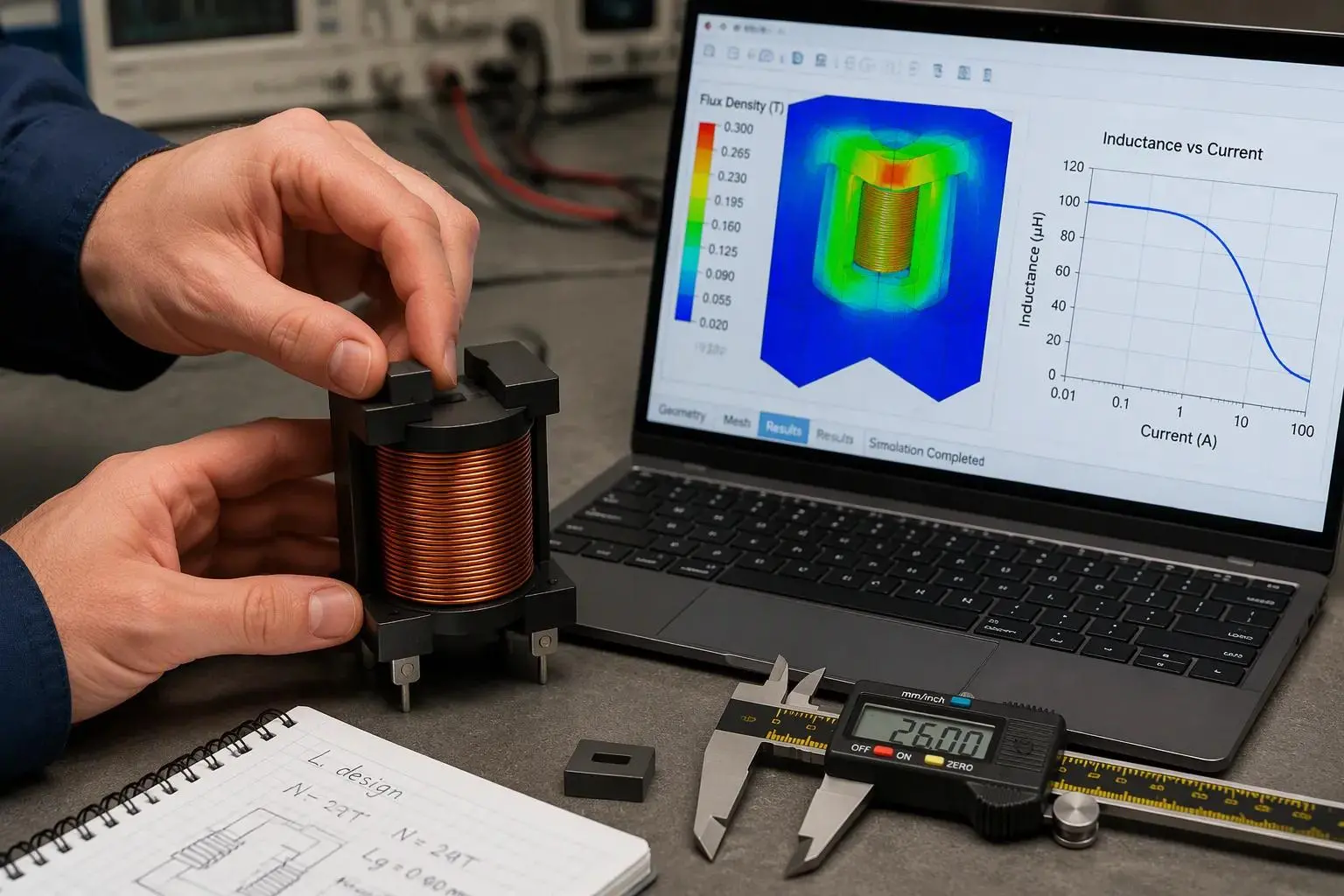

Come controllare la corrente di saturazione

Gli ingegneri che comprendono il flusso magnetico possono anticipare il comportamento sotto carico prima che esista un prototipo. La densità del flusso aumenta con i volt-secondi applicati e diminuisce con la sezione trasversale e le spire del nucleo. Questa relazione consente al progettista di prevedere dove inizia la saturazione magnetica, ridurre le perdite del nucleo e mantenere stabile l'induttanza nell'intervallo di carico. Le stesse conoscenze mostrano come controllare la corrente di saturazione senza congetture.

Materiale e geometria del nucleo per induttori di potenza

La scelta dei materiali stabilisce il limite. La densità del flusso di saturazione di un nucleo definisce il livello di flusso che può contenere prima che la permeabilità crolli. I materiali in ferrite, ferro e lega in polvere differiscono per il soffitto e il comportamento in termini di perdite, pertanto la selezione deve corrispondere alla corrente di picco richiesta dal circuito.

La geometria determina l'efficienza con cui il nucleo utilizza quel limite. Una sezione trasversale effettiva più ampia distribuisce il flusso e supporta una corrente più elevata senza saturazione. Un percorso magnetico più lungo aumenta le amperspire necessarie per raggiungere lo stesso livello di flusso. I nuclei a forma di I concentrano il flusso in un piccolo volume, quindi le decisioni sulla geometria hanno più peso rispetto ai progetti a nucleo chiuso.

Un compromesso merita attenzione. L'aumento della corrente nominale di saturazione amplifica il campo magnetico attorno alla parte e un campo più forte può aumentare l'interferenza elettromagnetica. La risposta giusta è un equilibrio: spazio sufficiente per la corrente di picco, oltre a misure di disposizione e schermatura che mantengano le emissioni accettabili. Nessuno dei due obiettivi dovrebbe annullare l’altro.

Giri, gap e induttanza

Le spire e l'intervallo insieme controllano l'induttanza e i parametri di saturazione della corrente. Più spire aumentano l'induttanza ma riducono la corrente alla quale il nucleo si satura. Uno spazio vuoto nel percorso magnetico aumenta la soglia di saturazione e stabilizza l'induttanza sotto corrente continua, al costo di una certa induttanza per giro.

La corrente di saturazione deve essere specificata come la corrente massima prima che si verifichi la saturazione del nucleo. Al di sotto di quel punto, l'induttanza rimane costante sotto carico. Al di sopra di esso, l'induttanza diminuisce drasticamente e la corrente aumenta più velocemente di quanto previsto dal progettista. Una specifica chiara impedisce la caduta dell'induttanza durante i picchi transitori in un convertitore cc-cc.

La caratteristica di sovrapposizione DC lega insieme queste scelte. Questa curva traccia l'induttanza rispetto alla corrente continua e il suo ginocchio segna il punto di saturazione pratico. La lettura del ginocchio fornisce direttamente la corrente nominale di sovrapposizione CC. I progettisti che controllano preventivamente questa curva possono controllare la corrente di saturazione in un convertitore cc-cc prima che inizi il lavoro termico e sull'avvolgimento, e possono confermare nuovamente il margine in una seconda variante del convertitore cc-cc senza ripetere l'analisi completa.

Controllo del calore negli induttori a forma di I

Il controllo del calore inizia con l'avvolgimento e termina con l'ambiente attorno alla parte. Entrambe le metà meritano la stessa attenzione, perché un avvolgimento ben realizzato continua a surriscaldarsi all'interno di un involucro affollato senza flusso d'aria.

Progettazione di conduttori e avvolgimenti

La sezione del filo è la prima leva sulla perdita di rame. Un filo più spesso riduce la resistenza CC e interrompe il riscaldamento resistivo che domina ad alta corrente CC. Il guadagno ha un limite, poiché un filo più spesso occupa più area della finestra e può spingere l'avvolgimento in un pacchetto più grande.

La disposizione degli avvolgimenti decide dove si concentra il calore. Un avvolgimento diffuso a strato singolo espone più superficie all'aria ed evita le spire impilate che intrappolano il calore al centro della bobina. Gli avvolgimenti multistrato risparmiano spazio ma aumentano il riscaldamento localizzato, quindi i progettisti dovrebbero valutare la compattezza rispetto alla dissipazione del calore.

L’ondulazione attuale aggiunge un secondo termine di perdita. La corrente di ondulazione scorre attraverso una resistenza dipendente dalla frequenza, quindi l'avvolgimento si riscalda più di quanto suggerirebbe una corrente continua pura dello stesso valore medio. Una parte che rimane fredda durante un test CC può ancora surriscaldarsi in un circuito di commutazione.

Anche la modalità operativa è importante. Nella modalità di conduzione discontinua, la corrente dell'induttore scende a zero ad ogni ciclo di commutazione. Ciò aumenta le perdite legate alla corrente RMS e crea brusche transizioni di corrente che aggravano l’EMI. Ritardare o impedire l'ingresso nel DCM aiuta a sopprimere gli effetti di interruzione della corrente che alimentano le EMI. In uno stadio PFC a induttanza fissa, il convertitore tende al funzionamento discontinuo vicino alle parti a bassa corrente della forma d'onda di rete raddrizzata. Un induttore PFC a step-gap fornisce un'induttanza più elevata a bassa corrente e restringe tale finestra, riducendo la distorsione e le interferenze elettromagnetiche.

Percorsi termici e condizioni operative

Una parte classificata per un dato aumento di temperatura in aria ferma si comporterà diversamente su una scheda reale. L'area in rame del PCB, le fonti di calore vicine, il flusso d'aria, la frequenza di commutazione, l'ampiezza dell'ondulazione, il materiale del nucleo, la disposizione di montaggio e la temperatura ambiente sono tutti fattori che modificano l'effettivo aumento della temperatura. I progettisti dovrebbero considerare la corrente nominale di aumento della temperatura della scheda tecnica come punto di partenza e confermarlo nell'involucro.

Il percorso termico va dall'avvolgimento attraverso il nucleo, i conduttori e le piazzole del PCB. Gli ampi cuscinetti e i generosi piani in rame diffondono il calore e aiutano l'induttore a gestire livelli di corrente più elevati senza surriscaldarsi. Uno scarso flusso d'aria rimuove rapidamente quel margine.

L'approvvigionamento è un'altra variabile. Gujing offre famiglie di induttori a forma di I come DLCH, DLCR, DLCP112, DLGB3X e DLGBX , oltre alla personalizzazione per induttanza, dimensioni e valori di corrente specifici. Queste parti compaiono negli alimentatori a commutazione, nella progettazione di convertitori cc-cc, nell'elettronica di consumo, nelle apparecchiature di comunicazione, nel controllo industriale, nei driver LED, negli elettrodomestici, nei motori e nei dispositivi domestici intelligenti. Gli acquirenti dovrebbero confrontare qualsiasi famiglia con i propri dati di test termici.

Misurazione della saturazione e della temperatura

Test di saturazione e margini

Un test del circuito a impulsi rivela dove inizia la saturazione magnetica. La configurazione da banco applica brevi impulsi di corrente all'induttore e cattura la forma d'onda risultante su un oscilloscopio. L'operatore imposta l'alimentazione su 0 V, collega il terminale positivo al lato drain dell'induttore e collega il terminale negativo alla parte inferiore dello shunt di corrente. Una sorgente PWM funziona a 20 kHz con un ciclo di lavoro del 5% e guida il gate MOSFET attraverso un resistore di gate da 47 Ω. L'oscilloscopio si attiva sul fronte di salita del gate, con un canale sul gate e uno attraverso lo shunt. Il limite della corrente di alimentazione dovrebbe essere pari a 1,5 volte la corrente di saturazione prevista.

L'operatore quindi aumenta lentamente la tensione di alimentazione da 0 V verso il target, tipicamente 5–15 V, osservando una rampa di corrente lineare. Seguono piccoli passaggi del ciclo di lavoro dell'1–2%. Una vera firma di saturazione è un knee-up: la rampa curva verso l'alto con una pendenza più ripida. Il suono appare diverso, appare come un'ondulazione sinusoidale sulla rampa. Una pendenza che si appiattisce solitamente significa limitazione della corrente di alimentazione o autoriscaldamento dello shunt, non saturazione. Riducendo la resistenza dello shunt, utilizzando uno shunt Kelvin a quattro fili e mantenendo il conduttore di terra corto, si sopprimono gli squilli.

Durante un evento di saturazione, un condensatore può inizialmente assorbire il picco di tensione. Un resistore controlla quindi la corrente di carica e scarica e dissipa l'energia immagazzinata sotto forma di calore. Questa rete protegge il circuito di prova mentre l'operatore registra il ginocchio.

Controlli della scheda tecnica e test di carico

La revisione della scheda tecnica deve effettuare un controllo incrociato di due cifre separatamente. La tabella seguente mostra perché una valutazione principale può essere fuorviante.

La corrente nominale supera il picco calcolato, quindi a prima vista il componente sembra accettabile. La corrente di saturazione si trova al di sotto del picco, quindi la parte non supera la schermata di saturazione. I progettisti dovrebbero confrontare la soglia di caduta dell'induttanza utilizzata per la corrente di saturazione con la condizione di aumento della temperatura utilizzata per la corrente nominale e confermare che entrambe le curve utilizzano condizioni comparabili.

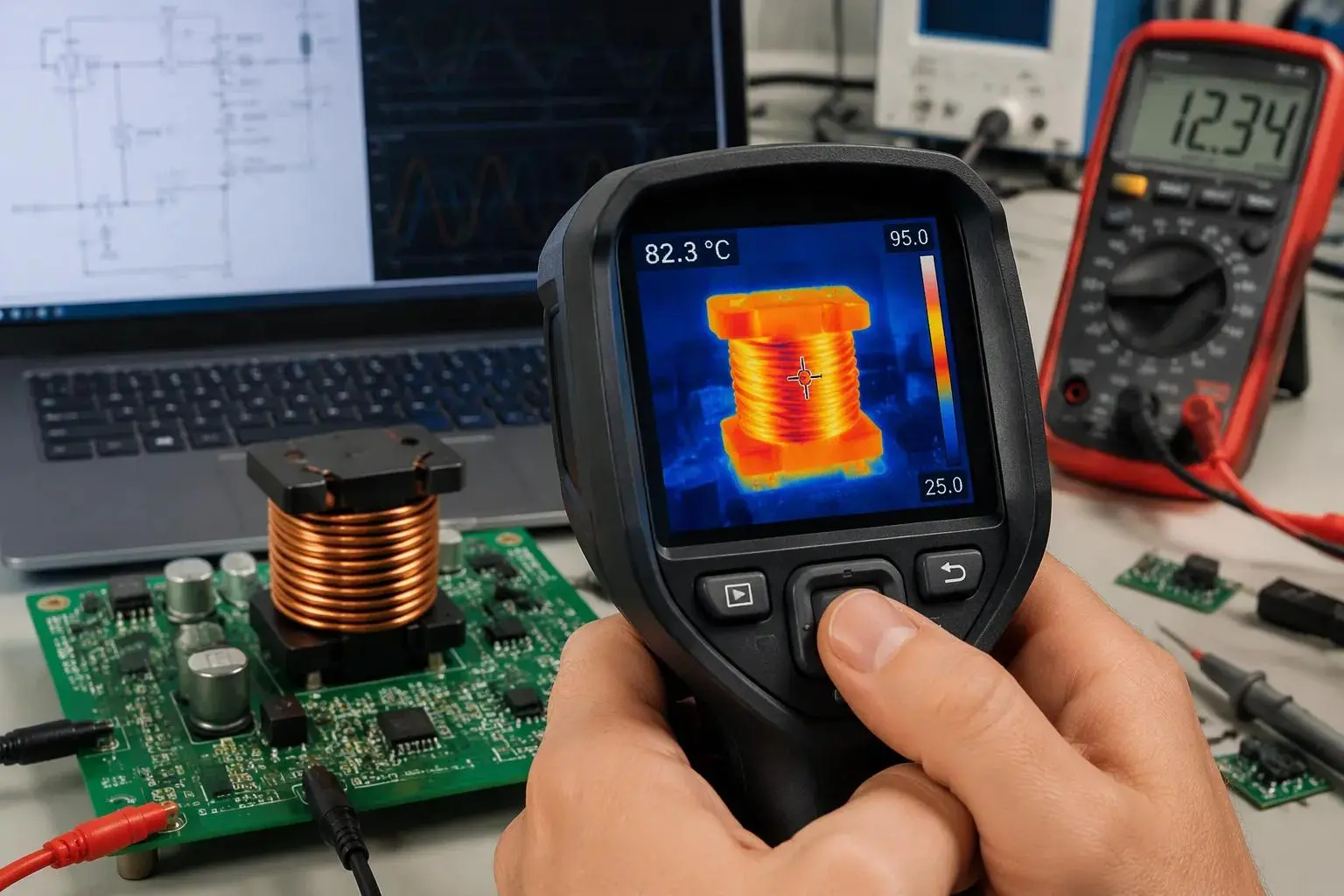

Un test di carico e temperatura chiude il ciclo. L'ingegnere esegue il candidato sul PCB target in condizioni di raffreddamento effettive e registra la temperatura del componente allo stato stazionario. Questo passaggio conferma il margine termico e la caratteristica di sovrapposizione cc nel contenitore reale, non solo sulla carta.

Quattro leve controllano la corrente di saturazione e il calore in un induttore a forma di I : materiale del nucleo, geometria e intervallo, progettazione dell'avvolgimento e condizioni termiche o operative. La misurazione conferma il margine in ogni fase.

Un elenco di azioni con priorità mantiene il lavoro ordinato:

1. Scegliere il materiale e la dimensione della corrente di picco, dimensionando il margine rispetto alla peggiore condizione di corrente credibile.

2. Impostare giri e distanza per correggere l'induttanza sotto carico.

3. Selezionare il filo per basse perdite e calore gestibile.

4. Verificare con un test di carico e temperatura.

I progettisti dovrebbero trattare la saturazione e il calore come variabili collegate. Un cambiamento che aiuta l'uno a spostare l'altro, quindi gli induttori di potenza meritano una revisione congiunta. La stessa disciplina si applica a qualsiasi layout di convertitore DC-DC.
